自由式中的旋转对称
Creo Parametric 10.0.0.0
用户界面位置：在自由式中，单击 >
“旋转阵列”(Rotational Pattern)。
“旋转阵列”(Rotational Pattern)。视频
说明

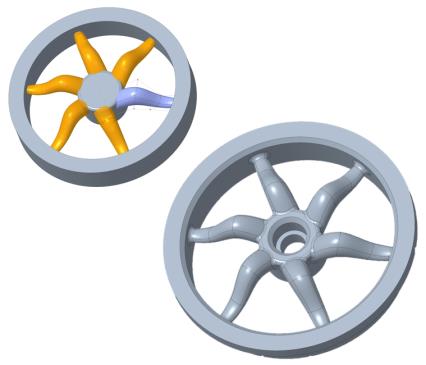

现可使用自由式中的新“旋转阵列”(Rotational Pattern) 命令创建自由式形状的旋转阵列。可选择一个或多个要阵列的形状、选取旋转轴、定义成员数并指定成员间角度。
每个阵列形状都会在包含阵列导引和成员的自由式树中新建一个阵列组。可连接共享相同旋转轴和成员数的两个阵列组的导引。也可复制阵列组、重命名阵列组或从自由式树中删除阵列。
可选择阵列组并使阵列相依化或独立化，或完全中断相关性。
优点
可通过此增强功能轻松绕旋转轴阵列复杂形状并保持其相关性。此外，该功能还改进了生产效率和用户体验。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 无。 |
