导出平整形态
Creo Parametric 10.0.1.0
用户界面位置：在复合材料设计中，单击 > 。
视频
说明
现在，可对具有成功悬垂结果的铺层使用新的“导出平整形态”(Export Flat Pattern) 命令，以创建一个或多个 DXF 或 DWG 铺层平整形态轮廓文件。

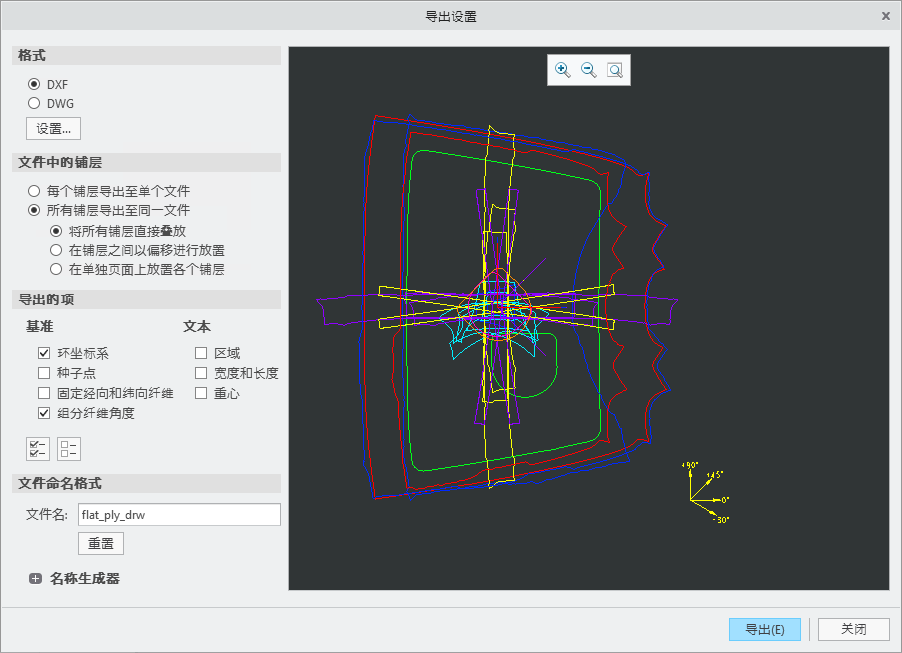

可通过若干选项将各个铺层分别导出至单独的文件，或将所有选定铺层导出至同一文件，以控制轮廓的定位。或者，也可向导出的文件添加多个铺层属性。

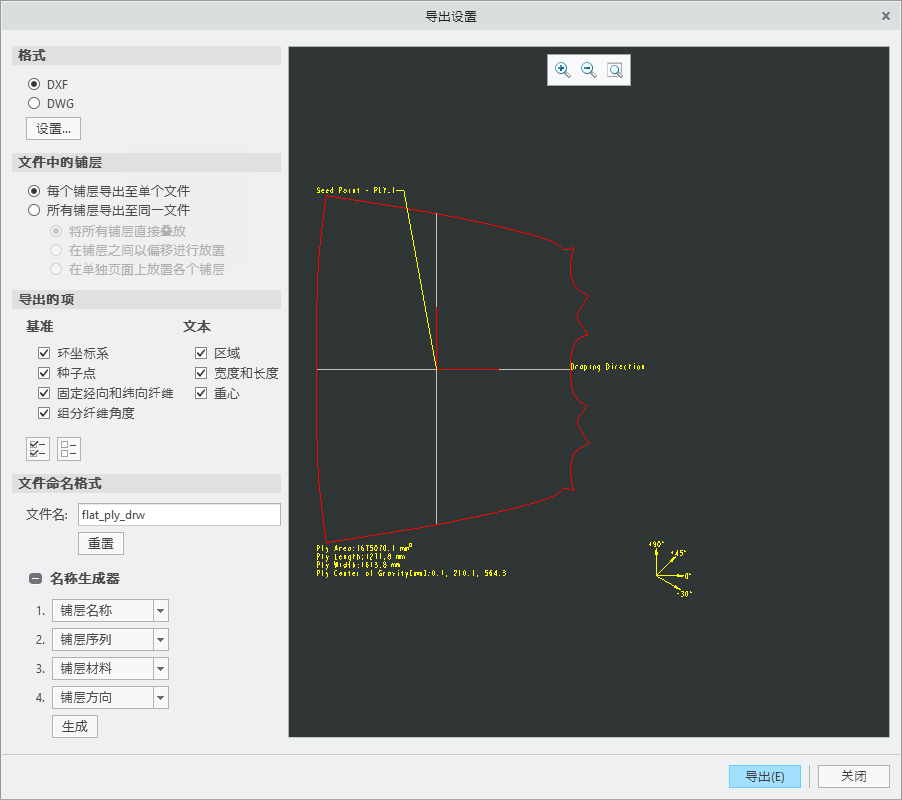

将各铺层导出至单独文件后，可使用文件名生成器进行智能文件格式化。
要为“导出设置”(Export Setup) 对话框中的选项设置默认设置，请使用以下配置选项：
• export_plies_to_dxf_dwg_files - 指定是将各个铺层分别导出至单独的文件，还是将所有铺层导出至同一文件。
• export_ply_area_text_to_dxf_dwg - 指定是否导出铺层区域的相关文本信息。
• export_ply_cog_text_to_dxf_dwg - 指定是否导出铺层重心的相关文本信息。
• export_ply_dir - 指定导出铺层的默认存储位置。
• export_ply_fiber_ang_to_dxf_dwg - 指定是否导出铺层的组分纤维角度。
• export_ply_fibers_to_dxf_dwg - 指定是否导出铺层的固定经向和纬向纤维。
• export_ply_file_format - 为导出铺层指定默认的首选导出文件类型。
• export_ply_rosette_to_dxf_dwg - 指定是否导出铺层的参考环坐标系。
• export_ply_seed_pnt_to_dxf_dwg - 指定是否导出铺层的种子点。
• export_ply_size_text_to_dxf_dwg - 指定是否导出铺层宽度和长度的相关文本信息。
• exported_ply_file_name - 指定导出文件的默认文件名。将各个铺层导出至单独的文件后，会自动将铺层名称添加为后缀。
• plies_placement_in_dxf_dwg_file - 指定将多个铺层导出至同一文件时铺层的放置方式。
优点
可通过此增强功能导出平整轮廓并创建一个或多个平整形态文件。稍后可将这些文件发送至排样机或切割机。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 新配置选项： • export_plies_to_dxf_dwg_files separate*/same • export_ply_area_text_to_dxf_dwg yes*/no • export_ply_cog_text_to_dxf_dwg yes*/no • export_ply_dir <empty>*/<file path> • export_ply_fiber_ang_to_dxf_dwg yes*/no • export_ply_fibers_to_dxf_dwg yes*/no • export_ply_file_format dxf*/dwg • export_ply_rosette_to_dxf_dwg yes*/no • export_ply_seed_pnt_to_dxf_dwg yes*/no • export_ply_size_text_to_dxf_dwg yes*/no • exported_ply_file_name Flat_ply_drw*/<text string> • plies_placement_in_dxf_dwg_file aligned*/offset/separate |
