悬垂仿真
Creo Parametric 10.0.1.0
用户界面位置：复合材料设计中的 > 。
视频
说明
现可使用新的“悬垂仿真”(Draping Simulation) 命令分析铺层可制造性并创建铺层平整形态。其根据选定的种子点计算纤维畸变，同时仿真展平铺层在模具上的应用。

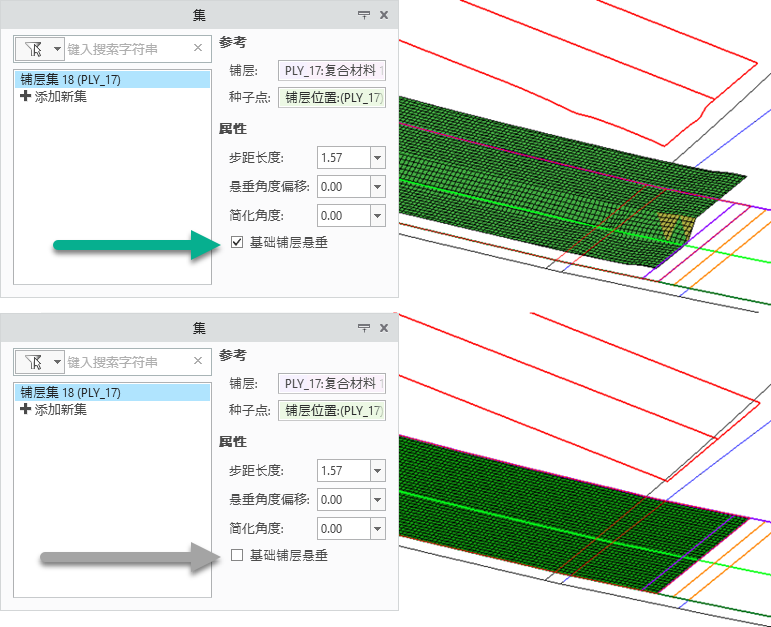

默认情况下，选择“基础铺层悬垂”(Drape over underlying plies) 选项，并基于各铺层的上下文来计算悬垂。这可使得悬垂结果更加准确、逼真。

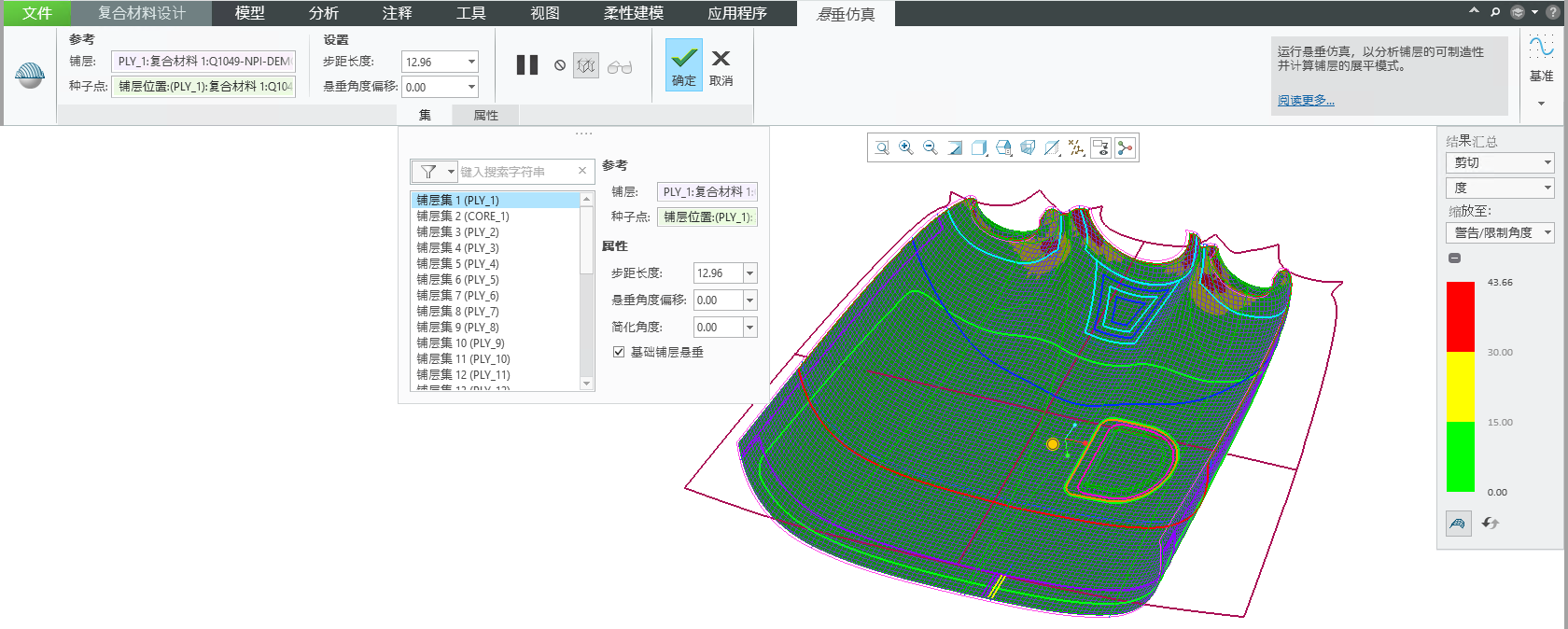

种子点可位于铺层曲面区域上的任意位置，也可将其锁定至现有基准点。可通过步距长度、悬垂角度偏移和简化角度的属性参数做进一步优化。
不同的结果类型包括：“剪切”(Shear)、“纵向”(Longitudinal Orientation)、“横断面方向”(Transverse Orientation) 和“悬垂的铺层厚度”(Draped Ply Thickness)。“剪切”(Shear) 结果会自动缩放为材料的警告角度和限制角度值。

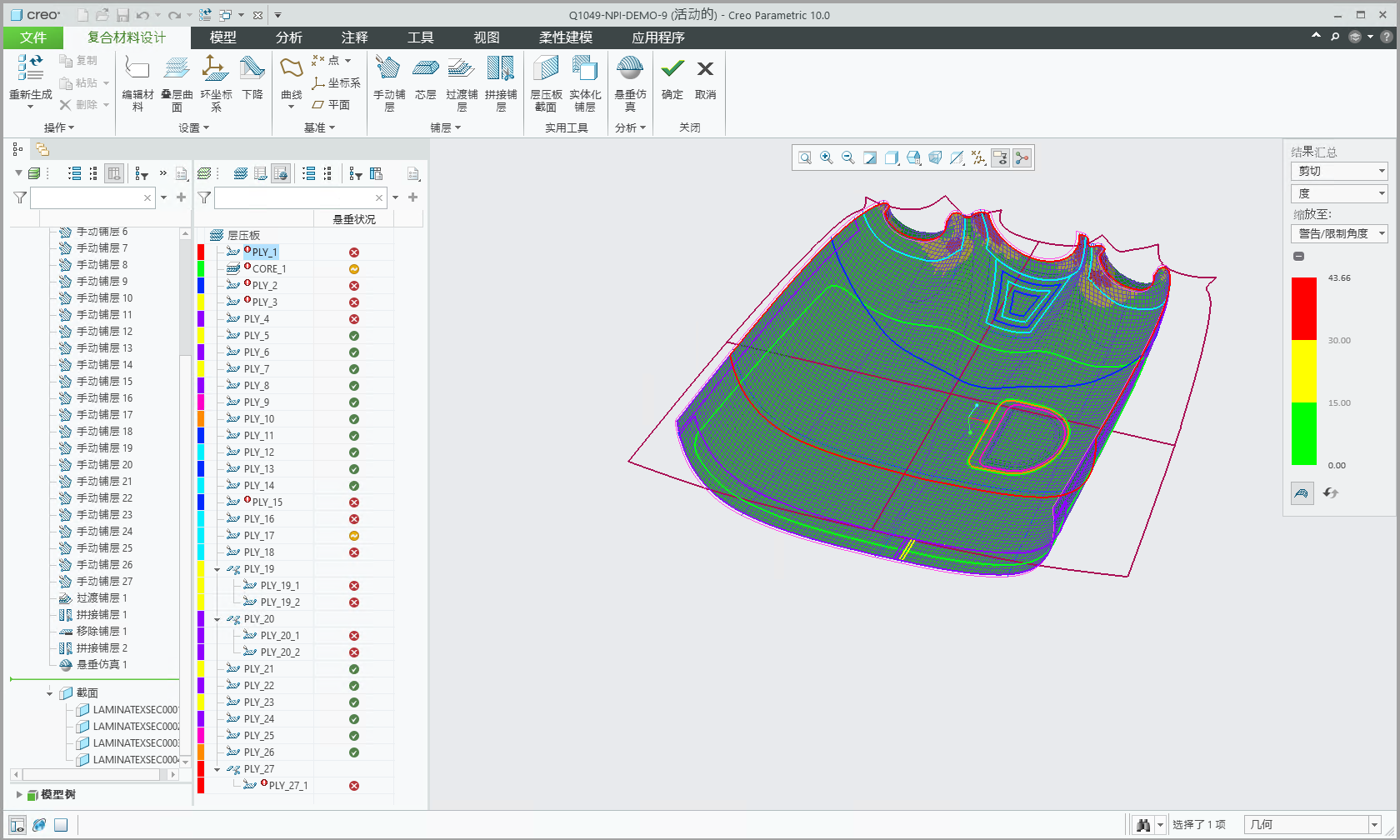

在特征操控板外部，层压板树的“悬垂管理器”(Draping Manager) 模式下，悬垂仿真结果以红绿灯格式显示。对于每个铺层，结果图标会指示剪切级别是小于警告角度
、大于警告角度但小于限制角度
，还是大于限制角度
。
、大于警告角度但小于限制角度 ，还是大于限制角度 。
可通过选择浮动工具栏上的“显示悬垂结果”(Show Draping Results) 命令，在特征操控板内或直接从层压板树的“悬垂管理器”(Draping Manager) 模式下预览悬垂仿真和平整形态。铺层平整形态可导出为 DXF 格式。经悬垂后，纵向和横向纤维方向可导出为 HDF5 格式以供下游分析使用。
可通过“分析”(Analysis) 组中的“导出悬垂汇总”(Export Draping Summary) 命令查看悬垂分析的汇总报告。
优点
将铺层应用于模具并计算纤维畸变 (剪切) 和平整形态时，可通过此增强功能进行悬垂仿真。
可通过此增强功能深入了解悬垂期间的纤维畸变，以便优化选定的种子点位置和悬垂方向，进而获得最为理想的结果。也可通过此增强功能创建所需的展平铺层轮廓。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 无。 |
