Creo Ansys Simulation 中的结果图例
结果图例
将结果以结果图例的形式显示可实现以下目的：
• 改变所显示结果的范围。
• 选择结果的单位。
• 更改结果的外观。

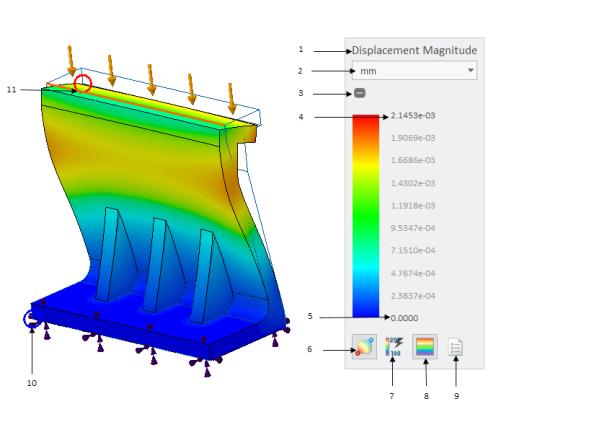

下图所示结果图例是位移量高级结果的不同分量：
1. 显示高级结果的结果数量的名称，或将结果更改为基本结果视图。
2. 单位。
3. 展开或折叠结果图例。
4. 结果数量的最大值 - 在
按钮处于选定状态时，双击可进行编辑。
按钮处于选定状态时，双击可进行编辑。5. 结果数量的最小值 - 在 按钮处于选定状态时，双击可进行编辑。
按钮处于选定状态时，双击可进行编辑。6.
- 用于在图形窗口中切换模型上结果的最大和最小值显示 - 对于基本结果，此按钮是图例上唯一可用的按钮。
- 用于在图形窗口中切换模型上结果的最大和最小值显示 - 对于基本结果，此按钮是图例上唯一可用的按钮。7. - 用于切换自动计算的全局最大和最小值的显示，并允许用户编辑结果的最大和最小值。选择此选项后，您可以扩大或缩小所显示结果的范围。此按钮仅适用于高级结果。
- 用于切换自动计算的全局最大和最小值的显示，并允许用户编辑结果的最大和最小值。选择此选项后，您可以扩大或缩小所显示结果的范围。此按钮仅适用于高级结果。8.
- 切换结果显示颜色：不同的颜色带或散射颜色。默认情况下，显示散射颜色。此按钮仅适用于高级结果。
- 切换结果显示颜色：不同的颜色带或散射颜色。默认情况下，显示散射颜色。此按钮仅适用于高级结果。
- 打开10. 按下 时，结果的最小值显示一个蓝色圆。
时，结果的最小值显示一个蓝色圆。11. 按下 时，结果的最大值显示一个红色圆。
时，结果的最大值显示一个红色圆。选择的图例设置将仅应用于启用的结果，并在保存模型和仿真数据时与结果一起保存。
高级图例设置
“高级图例设置”(Advanced Legend Settings) 对话框提供以下选项：

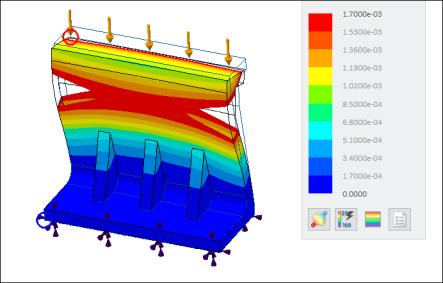

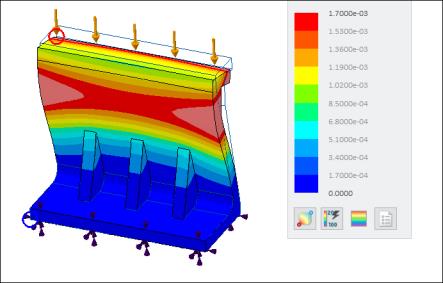

• “修剪至范围”(Clip to range) - 超出指定范围的数据将被隐藏。这意味着，结果中高于最大值或低于最小值的结果不会着色。例如，在下图中，当选中“修剪至范围”(Clip to range) 时，不会显示高于最大位移量 (大于 1.7 e-3) 的值。
“修剪至范围”(Clip to range) 已选中  | “修剪至范围”(Clip to range) 已清除  |
• “颜色数目”(Number of colors) - 将在轮廓图中显示的色带数。
• “颜色分布”(Color distribution) - 从下列任一选项中选择：
◦ “线性”(Linear) - 每个轮廓带的范围都是恒定的。颜色均匀分布。
此选项适用于数据在变量范围内均匀变化的轮廓。
◦ “对数”(Logarithmic) - 色带的分布使用对数标度。
此选项适用于数据严重偏向变量范围下限的轮廓。

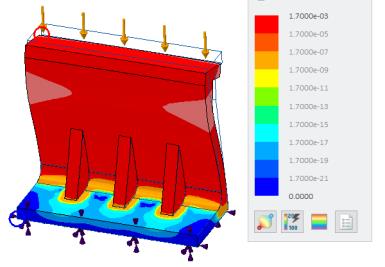

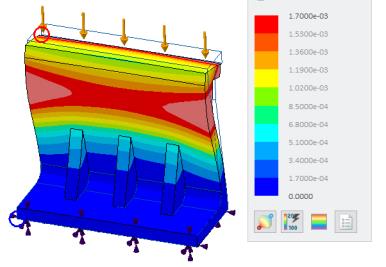

以下示例显示了相同结果范围的线性和对数分布。
线性分布  | 对数分布  |
