Mejoras en el paso de mecanizado de contrasalida de HSM
Creo+
Ubicación en la interfaz de usuario:
• Fresa en T avanzada
a. Pulse en >
Mecanizado de contrasalida de HSM (HSM Undercut Machining) del grupo Fresado de alta velocidad (High Speed Milling).
Mecanizado de contrasalida de HSM (HSM Undercut Machining) del grupo Fresado de alta velocidad (High Speed Milling).b. Pulse en

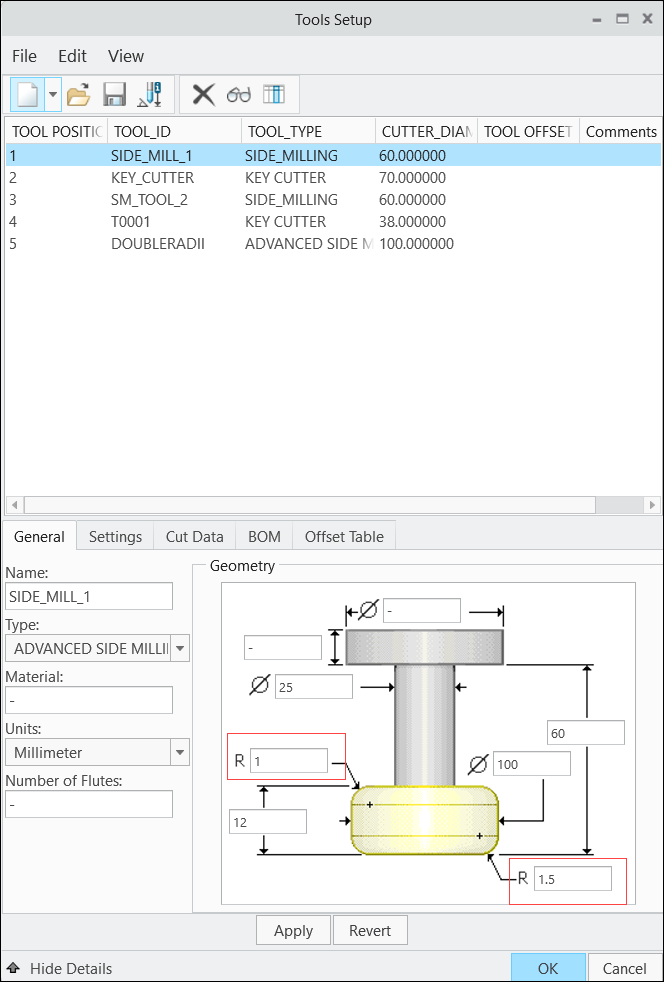

Administrador de herramientas (Tool Manager) o seleccione
Editar herramientas (Edit Tools) de la lista Herramienta (Tool) para abrir el cuadro de diálogo Configuración de herramientas (Tools Setup).
Administrador de herramientas (Tool Manager) o seleccione Editar herramientas (Edit Tools) de la lista Herramienta (Tool) para abrir el cuadro de diálogo Configuración de herramientas (Tools Setup).• Parámetro CIRC_INTERPOLATION
a. Pulse en > Mecanizado de contrasalida de HSM (HSM Undercut Machining) del grupo Fresado de alta velocidad (High Speed Milling).
Mecanizado de contrasalida de HSM (HSM Undercut Machining) del grupo Fresado de alta velocidad (High Speed Milling).b. Pulse en la ficha Parámetros (Parameters).
Vídeos
Descripción
El paso de mecanizado de contrasalidas de HSM se ha mejorado para soportar la fresa en T avanzada. Ahora se pueden definir radios separados para la esquina superior y la esquina inferior de esta herramienta con el fin de gestionar las áreas de contrasalida que no son directamente visibles desde la posición del husillo.
Además, el parámetro CIRC_INTERPOLATION también se soporta para el paso de mecanizado de contrasalidas de HSM. Este parámetro permite definir el formato de salida del movimiento de herramienta a lo largo de un arco o círculo en el fichero LC.
Beneficios
Con estas mejoras, se proporcionan las siguientes ventajas:
• Soporte para los radios de herramienta de esquina superior e inferior separados para áreas de contrasalida
• Mejora de la eficiencia del mecanizado
• Experiencia de usuario coherente con los flujos de trabajo de Creo NC
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
