Celosía: Cadena por intención de diseño para redondeo automático
Creo+
Ubicación en la interfaz de usuario: pulse en > >
Celosía (Lattice).
Celosía (Lattice).Vídeos
Descripción

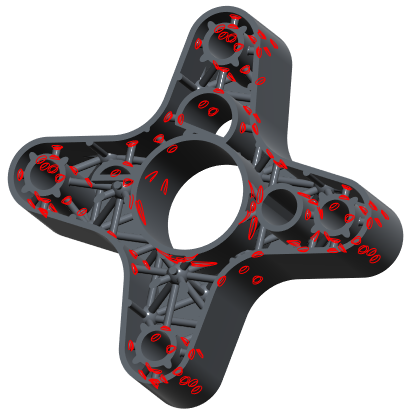

En Creo 13, la función de celosía se ha mejorado para crear automáticamente una cadena por intención de diseño entre la geometría de celosía y su límite o cáscara. La cadena por intención se puede utilizar para crear funciones de redondeo o redondeo automático.
La cadena por intención se crea para los tipos de celosía
Vigas (Beams),
2.5Do
Personalizado (Custom). En la celosía se debe utilizar la representación Geometría completa (Full geometry). La celosía y el límite o la cáscara deben formar parte del mismo cuerpo.
Vigas (Beams), 2.5Do Personalizado (Custom). En la celosía se debe utilizar la representación Geometría completa (Full geometry). La celosía y el límite o la cáscara deben formar parte del mismo cuerpo.La cadena por intención se crea cuando se completa la función de celosía. La cadena por intención se utiliza para crear funciones de redondeo o redondeo automático una vez completada la función de celosía. Puesto que las funciones están fuera de la función de celosía, los redondeos se pueden suprimir cuando no se necesitan para mejorar el rendimiento.
Beneficios
Cree fácilmente funciones de redondeo o redondeo automático entre la geometría de celosía y su límite o cáscara mediante la cadena por intención creada automáticamente.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
