Eliminación de sobrecortes del portaherramienta para trayectorias de herramienta HSM y herramientas sólidas
Creo+
Vídeos
Descripción

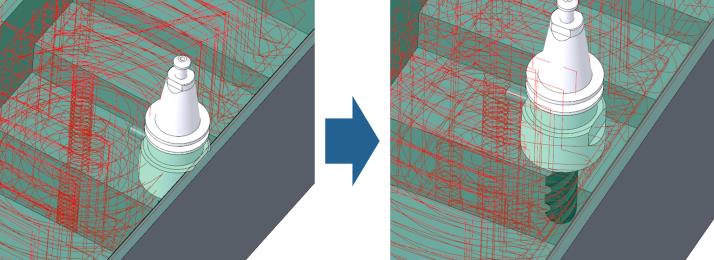

Anteriormente, el perfil o la forma del portaherramienta sólido no se tenía en cuenta en los cálculos de trayectoria de herramienta. Ahora las trayectorias de herramienta de HSM también pueden eliminar sobrecortes del perfil de los portaherramientas sólidos. La trayectoria de herramienta considera la forma del portaherramienta correspondiente al diseño de la pieza del portaherramienta sólida. Se eliminan los sobrecortes de un portaherramienta macizo contra una pieza de referencia y un stock de fabricación.
Beneficios
Con esta mejora, se proporcionan los siguientes beneficios:
• Mejora de la precisión de las trayectorias de herramienta
• Se tiene en cuenta la forma real del portaherramienta sólido en los cálculos de trayectoria de herramienta para los pasos de HSM
Información adicional
Sugerencias: | Asegúrese de montar la herramienta sólida y el portaherramienta sólido en la posición correcta para generar una simulación y una trayectoria de herramienta precisas. Si se coloca la herramienta dentro del portaherramienta se genera una trayectoria de herramienta y una simulación incorrectas. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | enable_hsmseq_holder_degouge yes, no* |
