Nueva trayectoria de herramienta de mecanizado de contrasalida de HSM
Creo+

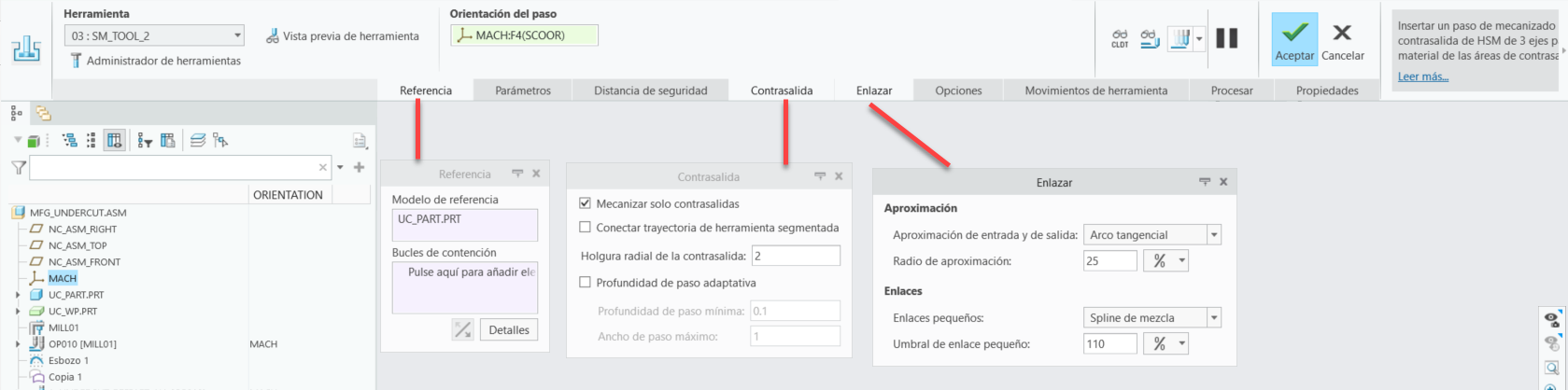

Ubicación en la interfaz de usuario: en Mecanizado, pulse en > >
Mecanizado de contrasalida de HSM (HSM Undercut Machining).
Mecanizado de contrasalida de HSM (HSM Undercut Machining).Vídeos
Descripción
Al mecanizar piezas, puede resultar difícil quitar material de áreas que no son directamente visibles desde la posición del husillo. Las áreas de socavado pueden crear desafíos porque pueden requerir herramientas especializadas, como cortadores de ranura en T, para alcanzar y eliminar el material de manera efectiva.
Anteriormente, no había ninguna estrategia de mecanizado específica para gestionar contrasalidas que incluyera la eliminación automática de sobrecortes en Creo NC. Con esta mejora, se proporciona una nueva trayectoria de herramienta HSM automatizada de 3 ejes diseñada para gestionar contrasalidas. Esta trayectoria de herramienta también permite la automatización porque ya no se requieren técnicas manuales.
En la nueva trayectoria de herramienta se proporciona la opción Holgura radial de la contrasalida (Undercut radial clearance) que permite una aproximación y salida seguras al mecanizar las áreas de contrasalida.
El valor de Holgura radial de la contrasalida (Undercut radial clearance) definido en un valor distinto de cero:
El valor de Holgura radial de la contrasalida (Undercut radial clearance) definido en cero:
La nueva trayectoria de herramienta también soporta el parámetro SHAFT_CLEARANCE para evitar colisiones entre el eje de la herramienta y la geometría de referencia.
El valor de SHAFT_CLEARANCE definido en mayor que cero:
El valor SHAFT_CLEARANCE definido en cero:
Beneficios
Con esta mejora, se proporcionan los siguientes beneficios:
• Posibilidad de eliminación automática de sobrecortes
• Eliminación de la necesidad de crear trayectorias de herramienta personalizadas manuales
• Coherencia con los flujos de trabajo de NC de Creo
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
