Mejoras en el soporte multicuerpo en Creo NC
Creo+
Ubicación en la interfaz de usuario: N/A
Vídeos
Descripción
Las siguientes mejoras están ahora disponibles para soportar multicuerpo en Creo NC:

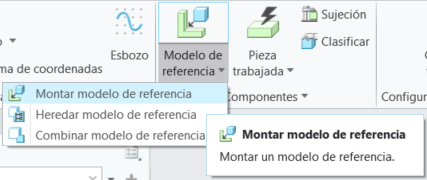

• Ahora se puede montar una pieza multicuerpo mediante
Montar modelo de referencia (Assemble Reference Model). Anteriormente, no era posible montar una pieza que contuviera múltiples cuerpos mediante Montar modelo de referencia (Assemble Reference Model).
Montar modelo de referencia (Assemble Reference Model). Anteriormente, no era posible montar una pieza que contuviera múltiples cuerpos mediante Montar modelo de referencia (Assemble Reference Model).
Además, ahora se pueden crear funciones de mecanizado, como la máquina herramienta, la operación y la secuencia de mecanizado en una pieza multicuerpo.
• Entre las mejoras de la ventana de fresado se incluyen las siguientes:
◦ El selector Modelo de referencia de silueta (Silhouette reference model) permite ahora seleccionar una pieza de referencia (por defecto) o múltiples cuerpos que pertenecen a una única pieza de referencia.

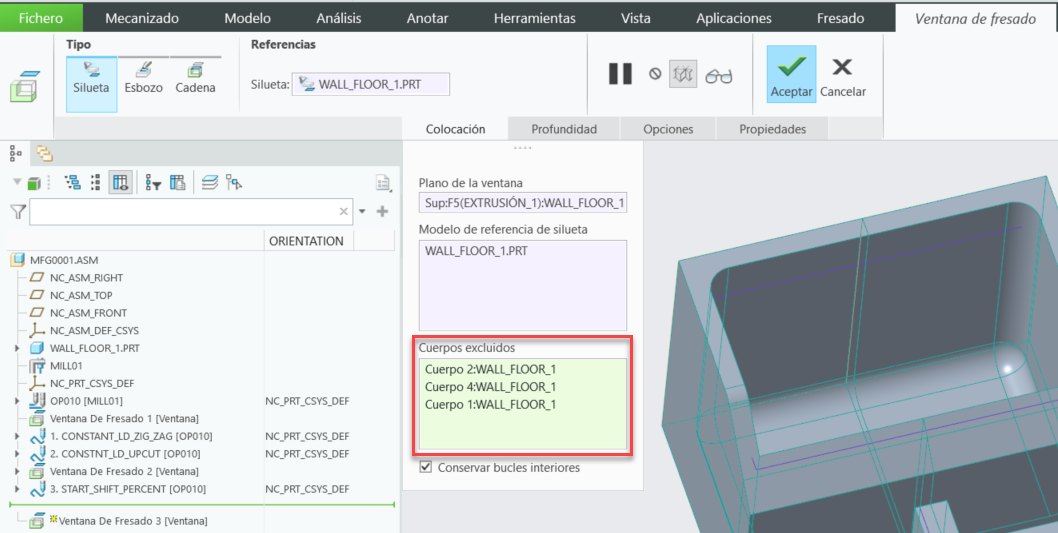

◦ Se puede utilizar el nuevo selector Cuerpos excluidos (Excluded bodies) para excluir cuerpos si se ha seleccionado una pieza multicuerpo en el selector Modelo de referencia de silueta (Silhouette reference model).
◦ Para el tipo
Cadena (Chain), se puede seleccionar una cadena entre cuerpos que no tengan brechas entre ellos.
Cadena (Chain), se puede seleccionar una cadena entre cuerpos que no tengan brechas entre ellos.
• Entre las mejoras en la creación de la trayectoria de herramienta de fresado en una pieza multicuerpo se incluyen:
◦ Para las secuencias de mecanizado que utilizan una ventana de fresado como referencia de mecanizado, todos los cuerpos bajo la ventana de fresado se tienen en cuenta para la creación de trayectorias de herramienta y la eliminación de sobrecortes.
◦ Para las secuencias de referencia de mecanizado basadas en la selección de superficies, se pueden seleccionar superficies de un cuerpo y se genera una trayectoria de herramienta sobre estas superficies.

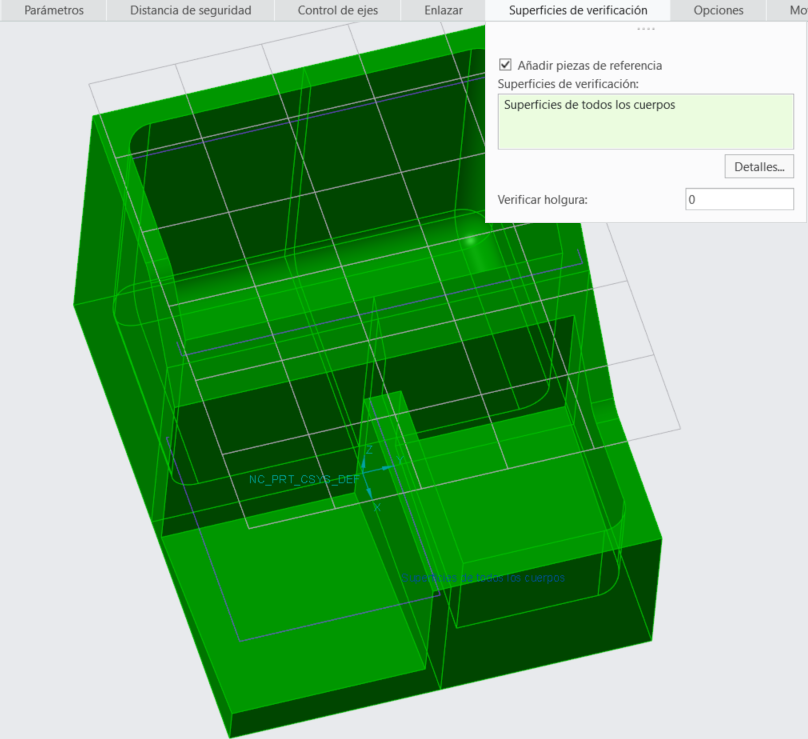

◦ En el selector Superficies de verificación (Check surfaces), cuando se selecciona una pieza, se seleccionan todos los cuerpos de la pieza para eliminar sobrecortes. También se pueden seleccionar superficies individuales en los cuerpos como Superficies de verificación (Check surfaces).

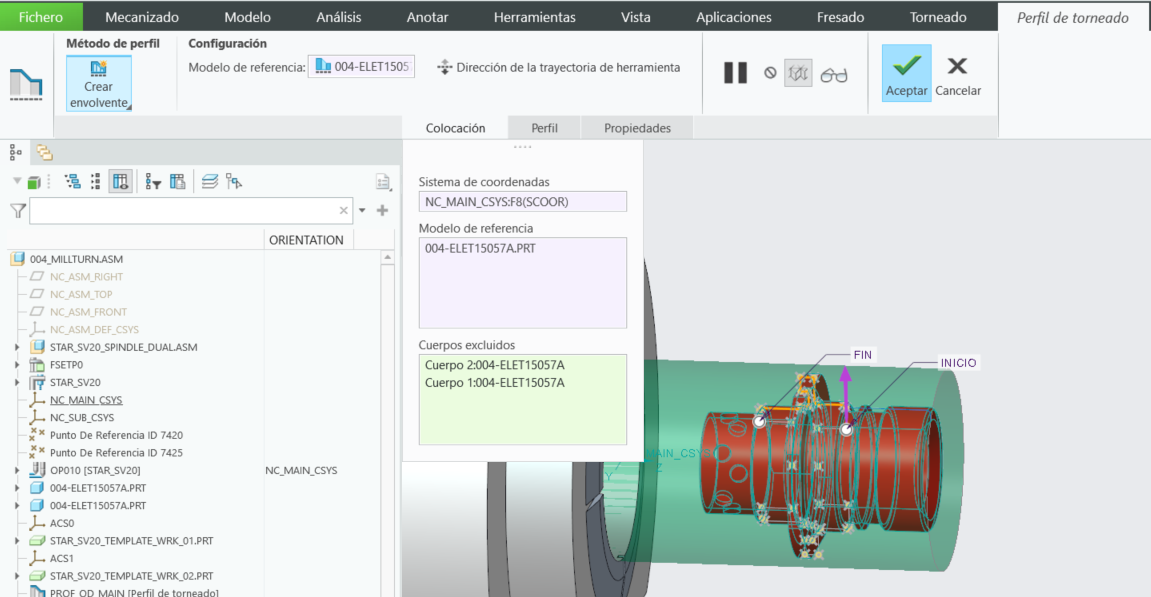

• Entre las mejoras del perfil de torneado se incluyen:
◦ El selector Modelo de referencia (Reference model) permite ahora seleccionar una pieza de referencia (por defecto) o varios cuerpos que pertenecen a una única pieza de referencia.
◦ Se puede utilizar el nuevo selector Cuerpos excluidos (Excluded bodies) para excluir cuerpos si se ha seleccionado una pieza multicuerpo en el selector Modelo de referencia (Reference model).
• Entre las mejoras en la selección de cuerpos junto con la pieza se incluyen:
◦ La selección de una pieza multicuerpo o un cuerpo como referencia de mecanizado ahora se soporta para secuencias de HSM, como el desbaste rotativo, el acabado rotativo, el desbarbado automático y el mecanizado de contrasalidas.

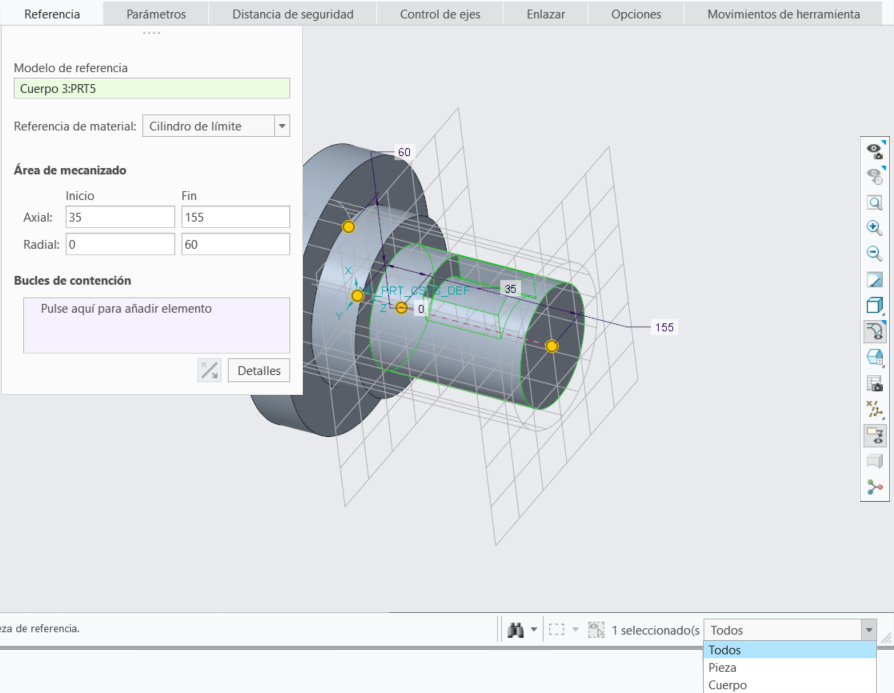

◦ En el filtro inteligente ahora se proporciona Cuerpo (Body) como otra opción junto con Pieza (Part).
◦ Cuando se selecciona un cuerpo, solo se tiene en cuenta el área mecanizable de dicho cuerpo para la creación de trayectorias de herramienta y la eliminación de sobrecortes.
Beneficios
Con esta mejora, se proporcionan los siguientes beneficios:
• Soporte para piezas multicuerpo en Creo NC
• Soporte para la selección de piezas y cuerpos como referencia de mecanizado
• Soporte para la exclusión de cuerpos
• Coherencia con los flujos de trabajo de NC de Creo
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | Para obtener más información sobre las limitaciones, consulte el tema "Uso de piezas multicuerpo en conjuntos CN" en Temas relacionados. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
