Refrigeración de conformación en cavidad de molde
Creo+
Ubicación en la interfaz de usuario: en Mecanizado, pulse en > >
Refrigeración de conformación (Conformal Cooling).
Refrigeración de conformación (Conformal Cooling).Vídeos
Descripción
Con esta mejora, ahora se pueden crear canales de refrigeración de conformación. A diferencia de los canales de refrigeración convencionales que son rectos y se taladran en el molde, los canales de refrigeración de conformación siguen de cerca la forma de la pieza que se desea moldear. De este modo, se asegura un enfriamiento uniforme de la pieza, lo que resulta en una mejor calidad.
Canales de refrigeración convencional

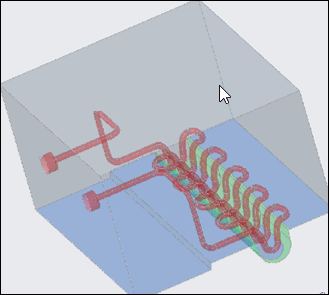

Canales de refrigeración de conformación

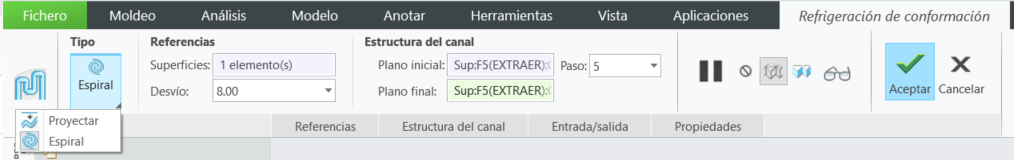

El comando Refrigeración de conformación (Conformal Cooling) permite crear los siguientes dos tipos de canales de refrigeración de conformación:
Refrigeración de conformación (Conformal Cooling) permite crear los siguientes dos tipos de canales de refrigeración de conformación:•
Proyección (Project): permite crear un canal de refrigeración mediante la proyección de las curvas a una distancia de desvío especificada de las superficies de referencia.
Proyección (Project): permite crear un canal de refrigeración mediante la proyección de las curvas a una distancia de desvío especificada de las superficies de referencia.•
Espiral (Spiral): permite crear un canal de refrigeración en espiral basado en un paso entre los planos inicial y final a una distancia de desvío especificada de las superficies de referencia.
Espiral (Spiral): permite crear un canal de refrigeración en espiral basado en un paso entre los planos inicial y final a una distancia de desvío especificada de las superficies de referencia.

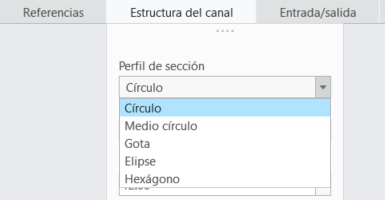

El comando permite crear canales de refrigeración con diferentes perfiles de corte transversal, tales como Círculo (Circle), Medio círculo (Half Circle), Gota (Tear Drop), Elipse (Ellipse) y Hexágono (Hexagon).
También permite la creación automática de un cajeado con diferentes secciones transversales en las posiciones de entrada y salida.
Beneficios
Con esta mejora, se proporcionan los siguientes beneficios:
• Permite un enfriamiento uniforme de los moldes
• Permite aprovechar la fabricación aditiva
• Es coherente con los flujos de trabajo de diseño de moldes
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
