Nuevo reproductor de LC para pasos CN sincronizados
Creo+
Ubicación en la interfaz de usuario:
1. En un conjunto de mecanizado con pasos de conjunto sincronizados, seleccione una operación en el árbol del modelo.

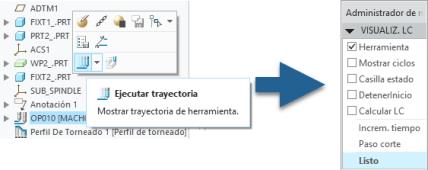

2. Seleccione
Ejecutar trayectoria (Play Path) en la minibarra de herramientas.
Ejecutar trayectoria (Play Path) en la minibarra de herramientas.Vídeos
Descripción

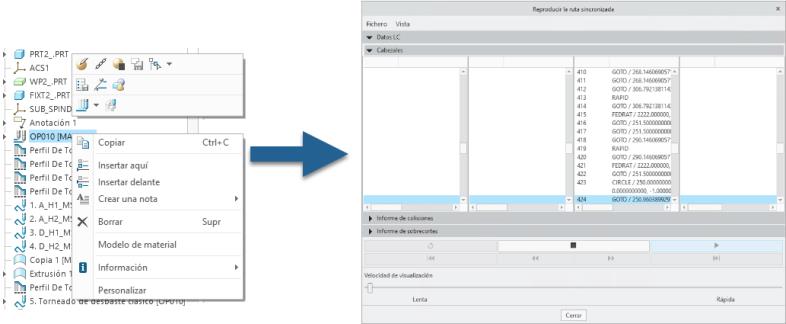

Un nuevo reproductor de LC ha reemplazado la visualización de herramientas antigua y limitada basada en el Administrador de Menús para los pasos CN sincronizados. Con esta mejora se proporciona un reproductor de LC moderno con funciones extendidas para una visualización completa de trayectorias de herramienta sincronizadas sin acceder al entorno de simulación de material. En el reproductor LC se proporciona una representación visual de las trayectorias de herramienta sincronizadas. También se muestran los datos LC de todos los cabezales para controlar, línea por línea, la ejecución de las trayectorias de herramienta sincronizadas.
El nuevo reproductor LC soporta lo siguiente:
• Visualización de herramientas sólidas
• Visualización paso a paso de la trayectoria de herramienta
• Verificaciones de colisiones y sobrecortes
Creo 9  | Creo 10  |
Beneficios
El nuevo reproductor de LC con las capacidades ampliadas reemplaza a la antigua interfaz de usuario basada en el Administrador de Menús.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | Sí. |
Opción de configuración asociada con esta funcionalidad: | mfg_new_cl_player_for_sync yes*, no |
