Soporte de cargas de fuerza remotas en el diseño generativo
Creo+
Ubicación en la interfaz de usuario:

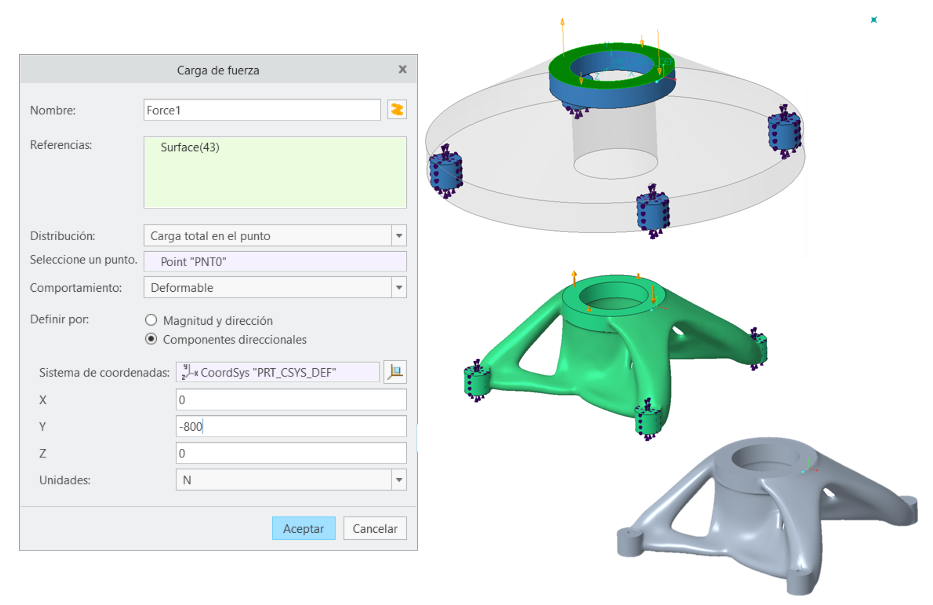

1. En la aplicación de diseño generativo, pulse en > . Se abre el cuadro de diálogo Carga de fuerza (Force Load).
2. En la lista Distribución (Distribution), seleccione Carga total en el punto (Total load at point).
Vídeos
Descripción
En el diseño generativo, ahora se puede definir una carga de fuerza a través de un punto y aplicarla a las superficies de geometría conservada. El comportamiento de la carga total en un punto puede ser uno de los siguientes:
• Deformable: (por defecto) permite que los cuerpos conectados se deformen y no añade rigidez al sistema.
• Rígido (Rigid): no permite que los cuerpos conectados se deforme y añada rigidez al sistema.
También se puede definir el comportamiento Deformable o Rígido (Rigid) para las cargas de momento de torsión. En este caso, no se requiere un punto remoto. En su lugar, se envía un centroide de las áreas seleccionadas al solver de optimización.
Beneficios
Con esta mejora, se puede aplicar fácilmente una fuerza distribuida sobre la referencia seleccionada en la que se aplica la carga. Esta mejora captura la intención de diseño sin comprometer las condiciones de carga.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | La mejora de definir una carga de fuerza a través de un punto solo se soporta en estudios estructurales. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
