Mejora de GD&T Advisor: Planos de anotación seleccionables por el usuario
Creo+

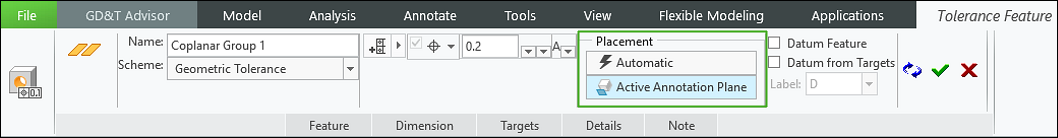

Ubicación en la interfaz de usuario: al definir una característica funcional, la opción Plano de anotación activa (Active Annotation Plane) está disponible en Colocación (Placement), tal como se muestra a continuación:
Vídeos
Descripción
Al definir una nueva característica funcional en GD&T Advisor, ahora se puede controlar dónde colocar las anotaciones generadas por GD&T Advisor.
• Automático (Automatic): GD&T Advisor coloca las anotaciones en el plano seleccionado automáticamente.

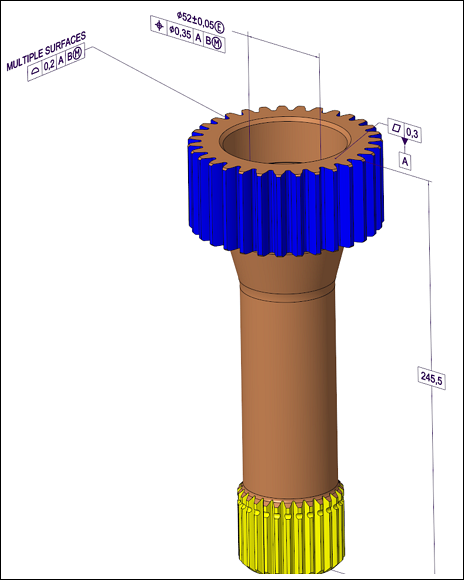

• Plano de anotación activa (Active Annotation Plane): las anotaciones se colocan en el plano seleccionado actualmente en la ficha Anotar (Annotate). Para colocar anotaciones en otro plano, se puede seleccionar el plano o crear uno nuevo en la ficha Anotar (Annotate).
Beneficios
Con esta mejora, se proporciona mayor flexibilidad y control sobre la creación de anotaciones cuando se utiliza GD&T Advisor.
Información adicional
Sugerencias: | Cuando se selecciona la opción Plano de anotación activa (Active Annotation Plane), GD&T Advisor utiliza el último plano de anotación seleccionado en la ficha Anotar (Annotate) para crear anotaciones. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
