Novedades: Creo+ > Febrero de 2026 > Funciones y mejoras > Definición basada en modelo > Mejora de GD&T Advisor. Mejora del cumplimiento de las normas de detalle: restricción de funciones de revolución con variación total
Mejora de GD&T Advisor. Mejora del cumplimiento de las normas de detalle: restricción de funciones de revolución con variación total
Creo+
Ubicación en la interfaz de usuario: al definir una función de tolerancia, la opción Variación total (Total Runout) está disponible en la lista de símbolos de características geométricas y se puede utilizar en las situaciones aplicables.
Descripción
Ahora se puede aplicar Variación total (Total Runout) a cualquier función de revolución cuando el centro de la función de revolución es coaxial con el eje o el marco de referencia (DRF) previsto.

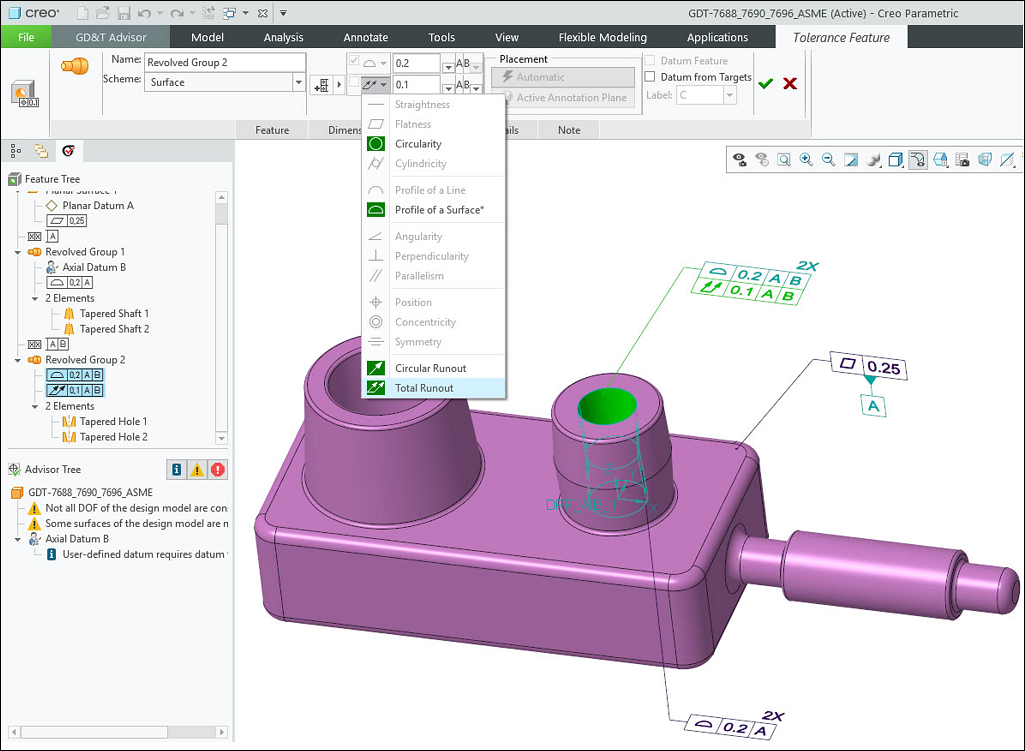

Ficha Función de tolerancia (Tolerance Feature) con la opción Variación total (Total Runout) realzada en la lista de símbolos de características geométricas.
Beneficios
Con esta mejora, se optimiza el cumplimiento de las normas de ASME (American Society of Mechanical Engineers).
Información adicional
Sugerencias:
Ninguna.
Limitaciones:
Esta mejora solo se aplica a los modelos ASME.
¿Reemplaza a funcionalidad existente?
No.
Opción de configuración asociada con esta funcionalidad:
Ninguna.
