Mejora de GD&T Advisor. Mejora del cumplimiento de las normas de detalle: restricción de funciones cónicas mediante tolerancias de perfil de superficie
Creo+

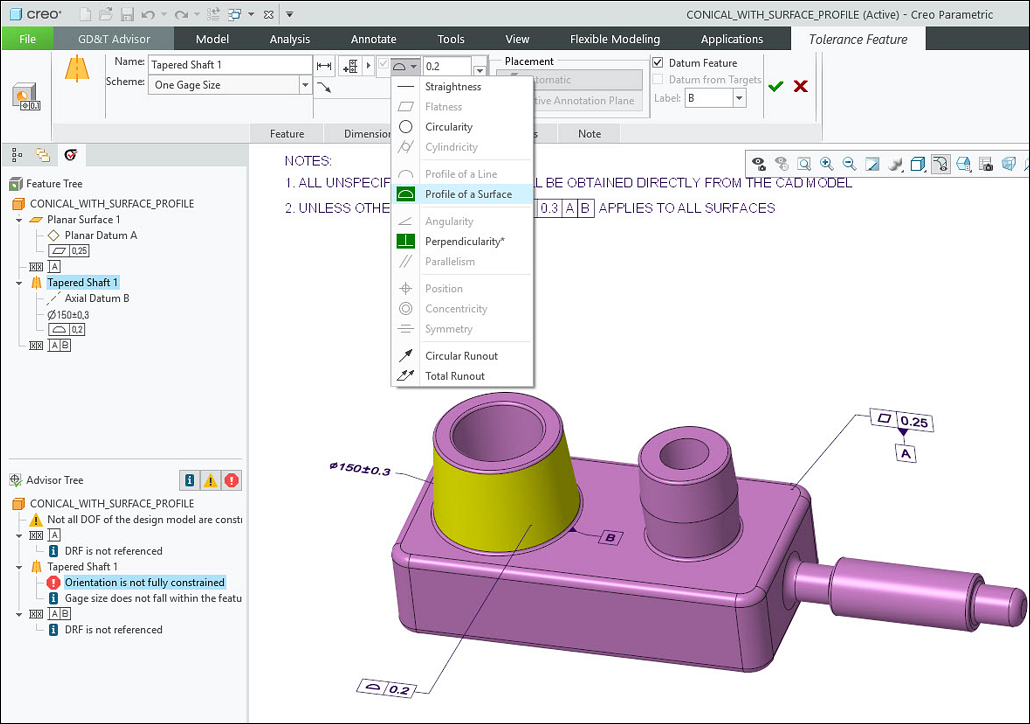

Ubicación en la interfaz de usuario: cuando se define una función de tolerancia, la opción
Perfil de una superficie (Profile of a Surface) está disponible en la lista de símbolos de característica geométrica y se puede utilizar en las situaciones aplicables.
Perfil de una superficie (Profile of a Surface) está disponible en la lista de símbolos de característica geométrica y se puede utilizar en las situaciones aplicables.Descripción
Ahora se puede aplicar Perfil de una superficie (Profile of a Surface) a una función cónica y restringir sus ángulos y formas internos. Esta opción solo está disponible cuando la función cónica utiliza la disposición 1 talla de calibre (One Gage Size).
Perfil de una superficie (Profile of a Surface) a una función cónica y restringir sus ángulos y formas internos. Esta opción solo está disponible cuando la función cónica utiliza la disposición 1 talla de calibre (One Gage Size).
Esta mejora se aplica a los modelos ASME e ISO.
Beneficios
Con esta mejora, se optimiza el cumplimiento de las normas de detalle ASME e ISO.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | La opción Perfil de una superficie (Profile of a Surface) solo está disponible para las funciones cónicas que se definen mediante el esquema 1 talla de calibre (One Gage Size). |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
