Exportación de PDF 3D básico
Creo+
Ubicación en la interfaz de usuario: pulse en Fichero (File) > Guardar como (Save As) > Tipo de fichero (File Type) > PDF 3D (3D PDF).
Vídeos
Ver el vídeo en Learning Connector.
Descripción
Creo+ ahora incluye una mejora en las capacidades de exportación de PDF 3D. Con esta versión, se ofrece una opción de exportación adicional, PDF 3D (pdf) (3D PDF (pdf)).

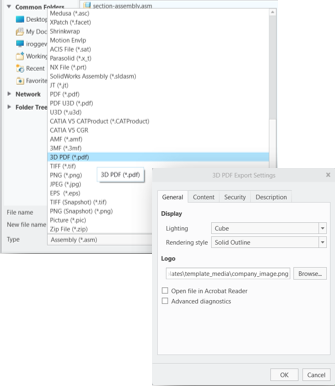

El menú Tipo (Type), se selecciona el tipo de fichero PDF 3D, junto con el cuadro de diálogo Configuración de exportación PDF 3D (3D PDF Export Settings). La ficha General selecciona con las opciones Mostrar (Display) y Logotipo (Logo).
En el PDF 3D exportado se incluyen el modelo, los estados de simplificación y la PMI de nivel de conjunto. Durante la exportación, el sistema asocia automáticamente el modelo con la plantilla PDF 3D de pieza o conjunto. En estas plantillas se incluye lo siguiente:
• Una ventana de vista 3D en la que se puede realizar una rotación, panorámica, zoom y exploración del modelo a través del documento PDF. Esto incluye la PMI asociada a dicho estado de simplificación. También se puede seleccionar entre varios valores de Estilos de visualización (View Styles): Ilustrado (Illustrated), Sólido (Solid), Transparente (Transparent) y Sombrear con aristas (Shade with Edges).
• Una lista de piezas de vista con realzado transversal en la ventana de vista 3D.
• Permite visualizar imágenes reducidas para recorrer rápidamente y seleccionar el estado de simplificación que el consumidor de PDF 3D desea consultar.
• Información del modelo, como el nombre del autor, el nombre de fichero y la fecha.
• Edición dinámica del nombre del aprobador o revisor y de las áreas de firma. El consumidor puede editarlos y guardarlos del área dinámica PDF 3D. Un consumidor posterior del PDF 3D también puede editar y guardar las notas.
• Opción de personalización para incluir el logotipo de la empresa.
Exportación de una pieza a PDF 3D

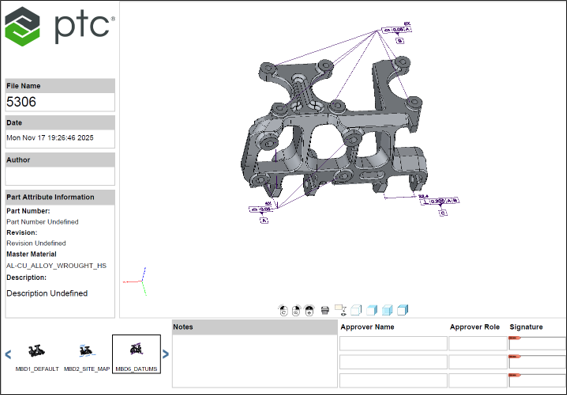

Modelo 3D de una pieza mecánica con cotas y puntos de referencia anotados, que se muestran en una plantilla PDF con información de atributos de artículo, sección Notas (Notes) y campos de aprobación.
Exportación de un conjunto a PDF 3D

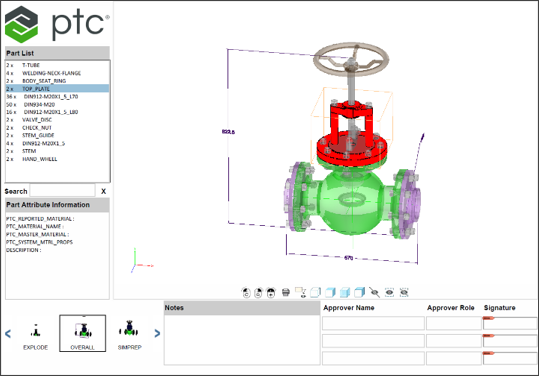

Modelo 3D de un conjunto de válvulas con piezas realzadas, lista de piezas, información de atributos y controles de vista interactivos. Se incluye el logotipo de la empresa y las secciones para Notas, Nombre de aprobador, Rol de aprobador y Firma.
Beneficios
Con esta mejora, se puede compartir información 3D con clientes finales que quizás solo dispongan de un visualizador de PDF para ver los datos MBD.
Información adicional
Sugerencias:
Ninguna.
Limitaciones:
Hay algunas áreas de funcionalidad de que actualmente no se soportan con PDF 3D. Estos incluyen lo siguiente:
• Notas de plano respecto a la pantalla
• Tablas en planos de anotación
• Notas de taladro
• Anotaciones de nivel de pieza en un conjunto
• Componentes integrados e inseparables
• Funciones de modelado flexible
• Aspecto visual con textura
¿Reemplaza a funcionalidad existente?
No.
Opción de configuración asociada con esta funcionalidad:
Ninguna.
