Ubicación en la interfaz de usuario:

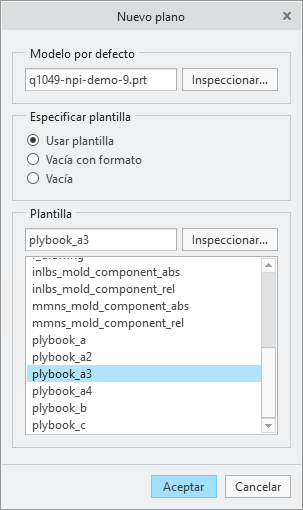

Ahora se puede crear un documento del libro de capas de material para modelos con una o más funciones compuestas. Se puede crear un libro de capas de material automáticamente basado en un fichero de plano de plantilla, permitiendo que cada capa de material se represente en su propia hoja de plano en el orden de secuencia correcto.

También se puede insertar un libro de capas de material basado en plantillas en un plano normal existente o un plano de libro de capas de material. Se puede especificar el rango de capas de material para las que se deben añadir las hojas en el libro de capas de material.

Ahora se pueden utilizar los comandos Vista de capa de material (Ply View) y Vista de capa de material plana (Flat Ply View) para crear dos nuevos tipos de vista, una vista de capa de material y una vista de capa de material plana, en un plano que contenga una función de material compuesto como modelo del plano activo.

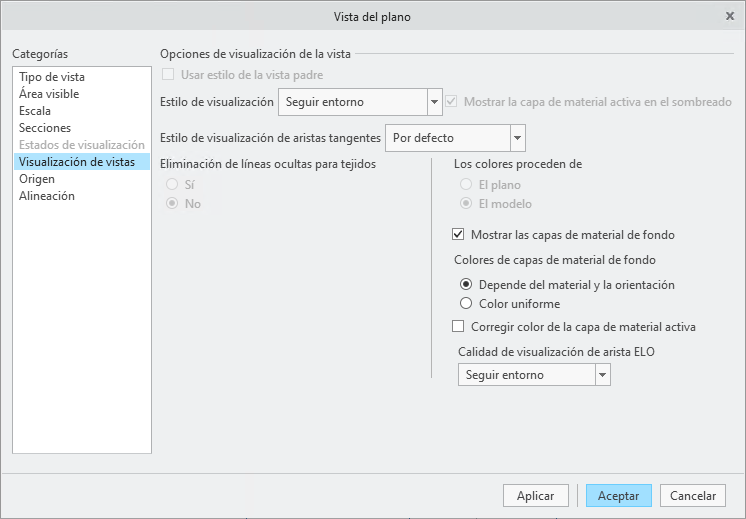

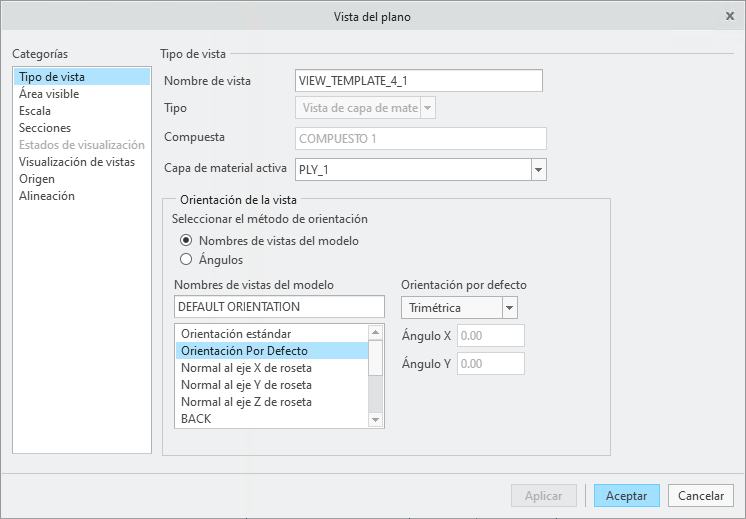

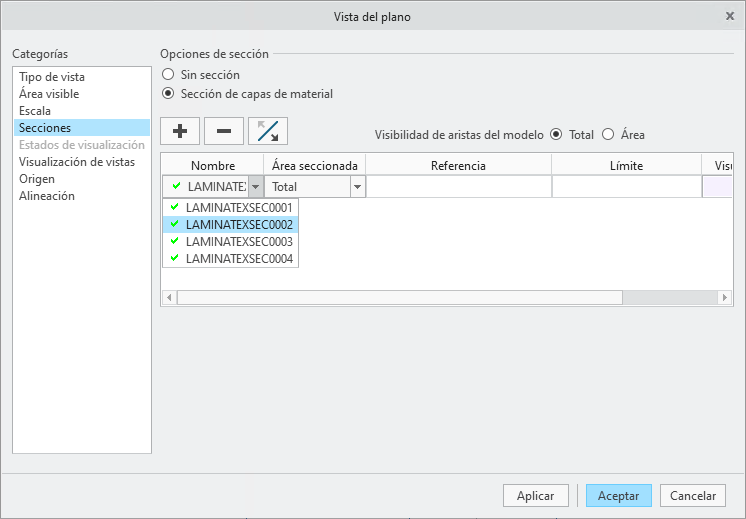

Cuando se crea una vista de capa de material, se pueden especificar varias opciones de configuración adicionales para mostrar las capas de fondo, las secciones de laminado y otras opciones.

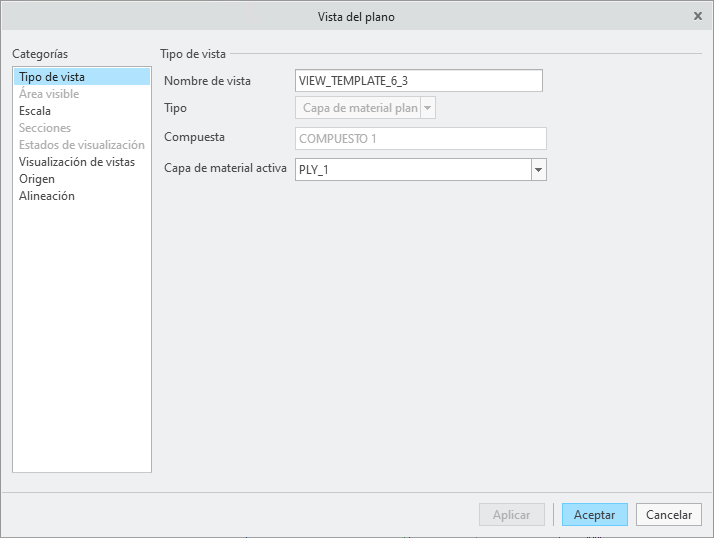

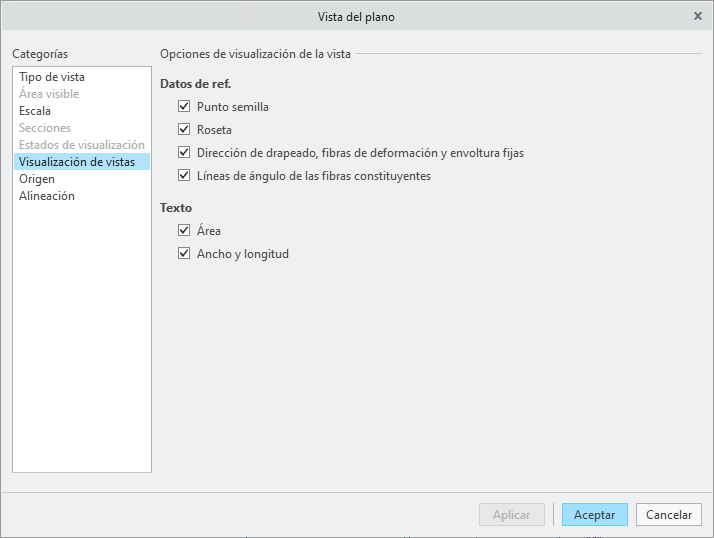

Es posible crear vistas de capa de material planas solo cuando las capas tienen resultados de drapeado correctos. Cuando se crea una vista de capa de material plana, se pueden mostrar numerosos detalles de propiedades de la capa con la vista, tales como la roseta, la dirección de drapeado, el área de la capa de material, y varias opciones.

Esta mejora es útil para crear automáticamente un libro de capas, documentar el proceso de laminación y crear vistas de plano relacionadas con las capas de material en cualquier plano.
