Definición de material compuesto
Creo+
Ubicación en la interfaz de usuario: la ficha Compuesto (Composite) en el cuadro de diálogo Definición de material (Material definition) para cualquier material.
Descripción

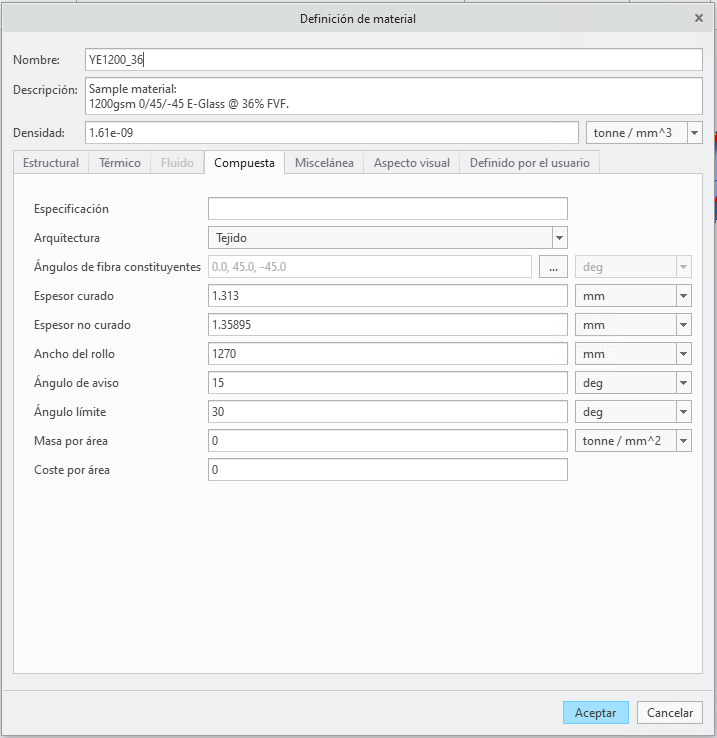

Ahora se puede utilizar la nueva ficha Compuesto (Composite) del cuadro de diálogo Definición de material (Material Definition) para especificar las propiedades compuestas específicas de un material.
Para utilizar un material en el proceso de diseño compuesto, se debe definir al menos su propiedad Espesor curado (Cured Thickness). Otras propiedades definidas en la ficha Compuesto (Composite) añaden valor en todo el proceso de diseño compuesto. Por ejemplo, las propiedades Ancho del rollo (Roll Width), Ángulo de aviso (Warn Angle) y Ángulo límite (Limit Angle) son útiles en la simulación de drapeado. Defina la nueva opción de configuración cmpst_mtrl_angular_prms_unit para controlar la unidad por defecto de las propiedades angulares en la ficha Compuesto (Composite) del cuadro de diálogo Definición de material (Material Definition).
En la instalación de Creo se proporcionan varios materiales de muestra de capa de material y núcleo compuesto.
Beneficios
La definición de propiedades del material compuesto es útil para diseñar una estructura compuesta en Creo.
En la nueva ficha Compuesto (Composite) del cuadro de diálogo Definición de material (Material Definition) se proporciona una ubicación centralizada para definir los detalles de material para el diseño compuesto.
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Nueva opción de configuración cmpst_mtrl_angular_prms_unit deg*/model_units |
