Extensión de la capa de material: por contorno
Creo+
Ubicación en la interfaz de usuario: en el entorno del diseño compuesto, pulse en >
Extender por contorno (Extend by Contour).
Extender por contorno (Extend by Contour).
Vídeos
Descripción
Ahora se puede extender el límite de la capa de material uniéndolo con uno o más contornos de bucle cerrado.

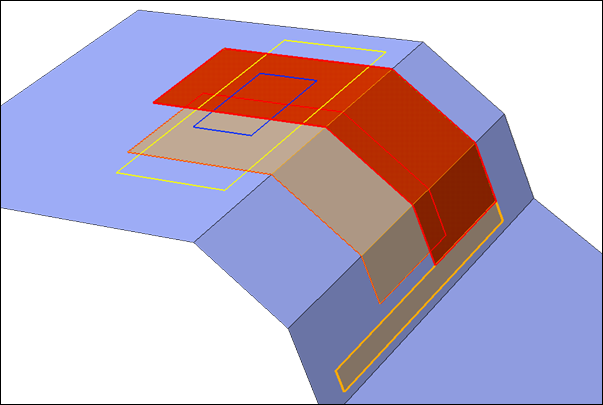

1. Límite de la capa de material original
2. Contorno de extensión
3. Límite de la capa de material extendida
Se puede seleccionar un contorno de bucle cerrado existente. Como alternativa, se puede crear un nuevo contorno de bucle cerrado sobre la marcha mediante curvas y aristas.
La acción de extensión se realiza siempre en el tejido de laminación.
Beneficios
Con esta mejora, se proporciona más flexibilidad durante el diseño compuesto y la preparación para el mecanizado.
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | Solo se pueden extender capas de material, no núcleos. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
