Ubicación en la interfaz de usuario: en el diseño compuesto, pulse en Análisis (Analysis) > Exportar modelo de análisis (Export Analysis Model).

Ahora se puede utilizar el nuevo comando Exportar modelo de análisis (Export Analysis Model) para exportar la definición de laminado al formato Nastran (*.nas) o HDF5 (*.hdf5) para un análisis en aplicaciones de terceros.

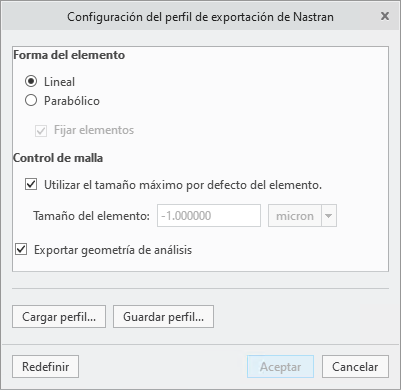

Para especificar una configuración adicional, pulse en Análisis (Analysis) > Exportar modelo de análisis (Export Analysis Model). En el cuadro de diálogo Guardar una copia (Save a Copy), seleccione el tipo de exportación y pulse en Opciones (Options).

Para mejorar la generación de mallas en aplicaciones de terceros, Creo genera un fichero IGES de la superficie de laminación, que por defecto se divide en todas las regiones del modelo resultantes. Si no se necesita un fichero IGES, despeje la casilla Exportar geometría de análisis (Export analysis geometry).

Cuando se exporta la definición de laminado a un fichero HDF5, Creo incluye las orientaciones de fibra longitudinal y transversal obtenidas de los resultados de drapeado en el fichero HDF5 por defecto para su uso en los análisis posteriores. Para excluirlos, despeje la casilla Utilizar los resultados del drapeado para orientar las fibras (Use draping results for fiber orientations).

Esta mejora soporta el uso compartido de la definición de laminado con aplicaciones de análisis de terceros.

La exportación HDF5 permite compartir definiciones de laminado con aplicaciones de terceros para análisis descendentes. Por defecto, se incluyen las orientaciones longitudinal y transversal verdaderas de la capa que se determinan a partir de simulaciones de drapeado para mejorar la precisión del análisis.
