Parámetros del drapeado dinámico
Creo+
Ubicación en la interfaz de usuario: en el entorno de diseño compuesto, pulse en
Simulación de drapeado (Draping Simulation).
Simulación de drapeado (Draping Simulation).Vídeos
Descripción
Los parámetros de drapeado ahora se actualizan automáticamente cuando se realizan cambios en las capas de material y núcleos drapeados:
• Cuando se cambia el tamaño de una capa de material o núcleo drapeado, la ubicación de Punto semilla (Seed point) y el valor de Longitud del paso (Step length) se vuelven a calcular automáticamente.
• Cuando se cambia el material de una capa de material drapeada o se editan los ángulos de fibra constituyentes de su material, el valor de Desvío del ángulo de drapeado (Draping angle offset) se vuelve a calcular automáticamente.

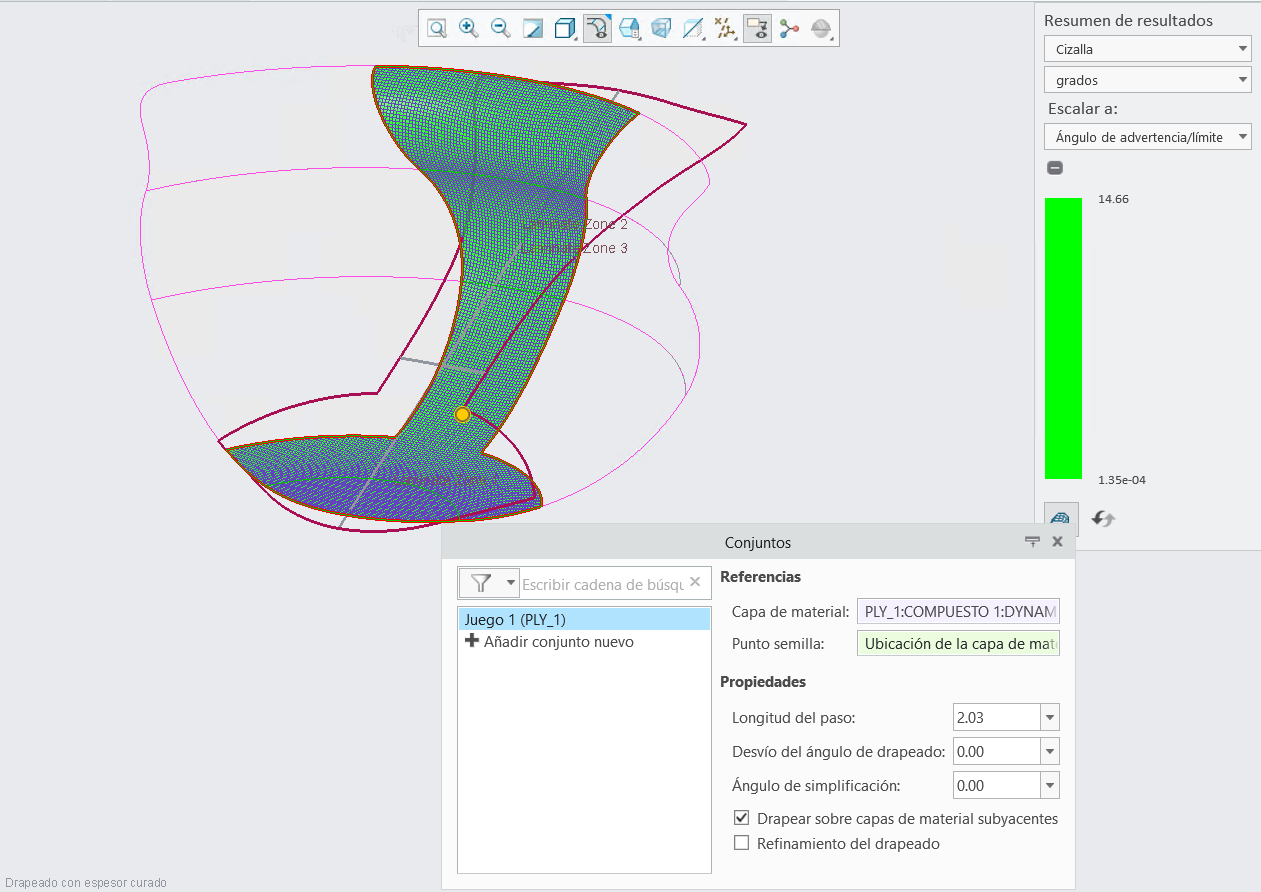

Los valores de los parámetros de drapeado antes de actualizar el tamaño y el material de la capa de material son los que se muestran en la siguiente imagen.

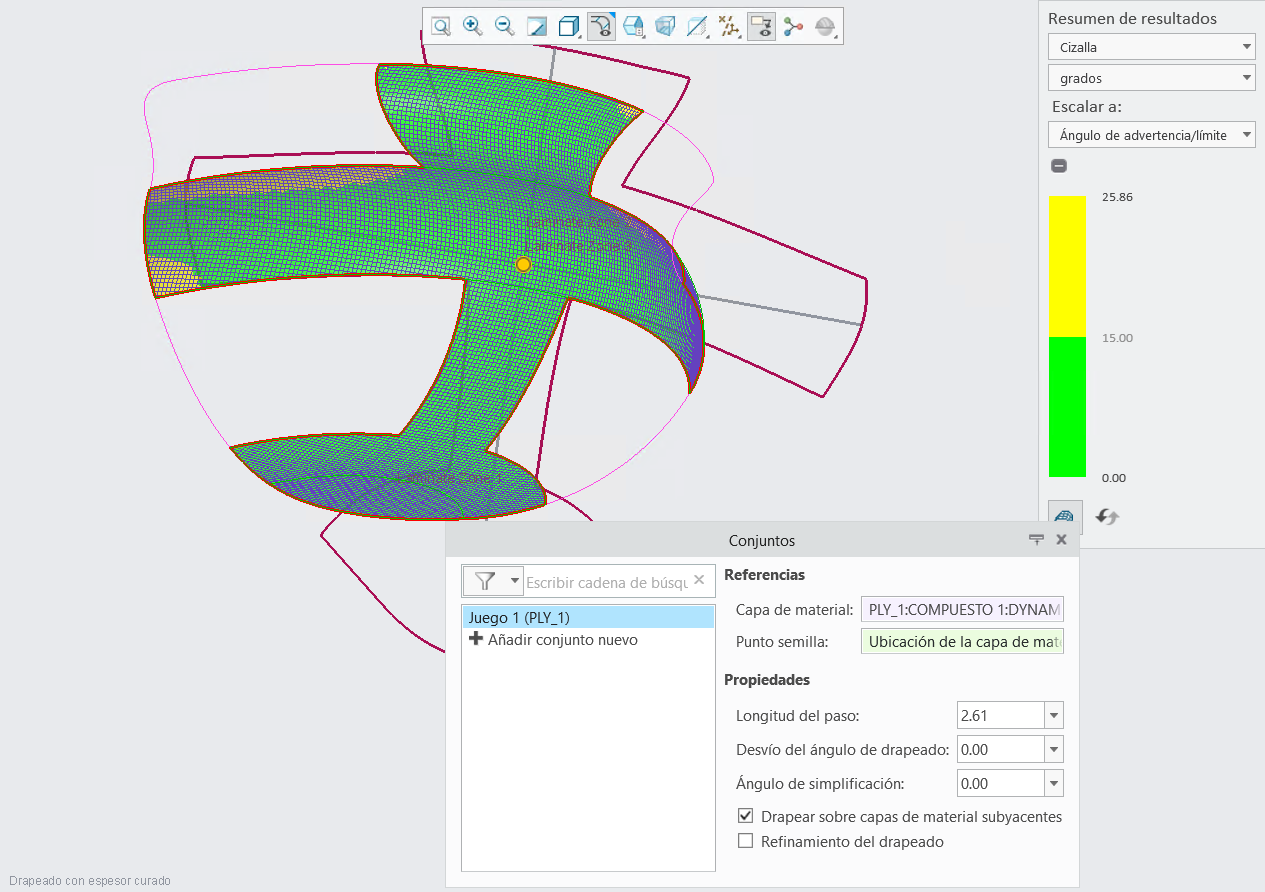

Los valores recalculados de los parámetros de drapeado después de actualizar el tamaño y el material de la capa de material son los que se muestran en la siguiente imagen.
Cuando se define manualmente la ubicación del punto semilla o se utilizan valores personalizados para la longitud del paso y el desvío del ángulo de drapeado, los valores permanecen sin cambios hasta que se redefinan a su valor por defecto.
Beneficios
Con esta mejora, se mejora la productividad mediante el recálculo y la actualización automáticos de la nueva ubicación del punto semilla, la nueva longitud de paso y el nuevo desvío del ángulo de drapeado.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
