Ejemplo principal
Creo+
Ubicación en la interfaz de usuario: en el entorno de diseño compuesto, pulse en
Ejemplo principal (Core Sample).
Ejemplo principal (Core Sample).Vídeos
Descripción

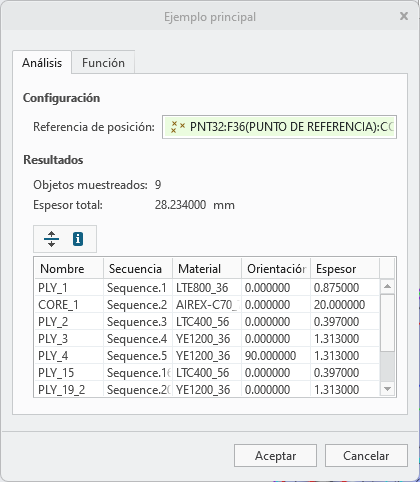

Ahora se puede analizar el laminado y obtener una lista de objetos de laminado locales en una posición de punto de referencia seleccionada con el comando Ejemplo principal (Core Sample).

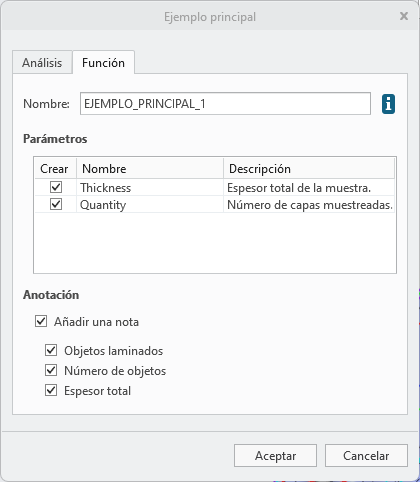

Ejemplo principal (Core Sample).Al crear una función de ejemplo principal, se proporcionan dos parámetros para informar del espesor total de la muestra y el número de objetos laminados de la muestra, además de la lista de objetos laminados locales.

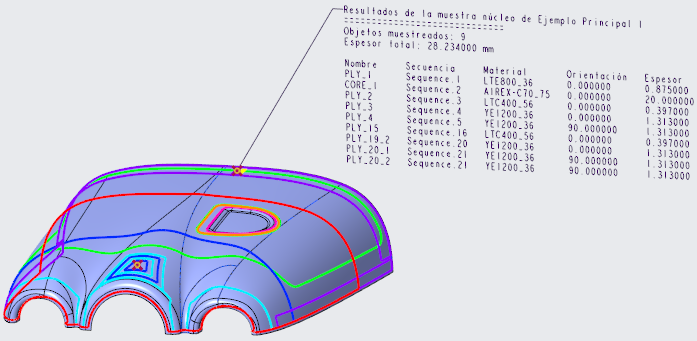

También se puede crear una nota con la función de ejemplo principal para mostrar la lista de objetos de laminado locales en la ventana gráfica y en un plano de libro de capas de material.
El parámetro Thickness se puede utilizar para ejecutar un análisis definido por el usuario (ADU) y mostrar un gráfico de colores del espesor del laminado en la superficie de laminación.
Beneficios
Con esta mejora, se proporciona una mayor comprensión del diseño compuesto y se añade más claridad al plano del libro de capas.
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | Solo se pueden seleccionar puntos de referencia creados en el entorno del diseño compuesto. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
