Ubicación en la interfaz de usuario: en la aplicación de cableado, pulse en Mazo de cables (Harness) > Dividir mazo de cables (Split Harness).

Ahora se puede utilizar el nuevo comando Dividir mazo de cables (Split Harness) para dividir un mazo existente en dos piezas independientes que se pueden volver a combinar posteriormente. Existen dos maneras de dividir un mazo: Dependiente (Dependent) e Independiente (Independent).

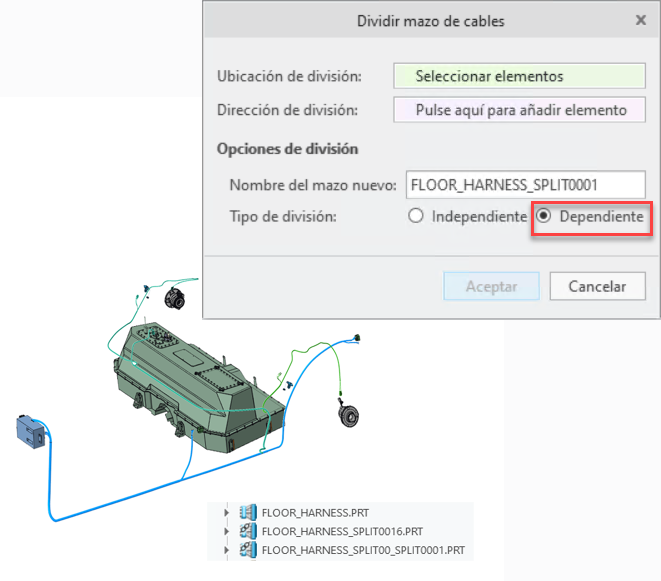

La división Dependiente (Dependent) crea dos piezas de mazo continuas en el mismo conjunto. Existe una relación padre-hijo entre las piezas del mazo dividido. Comparten la misma información de ubicación de división y cableado, incluida la información de origen y destino, las referencias lógicas y las bobinas. Se puede quitar la dependencia entre las piezas de mazo mediante el comando Eliminar la dependencia del mazo (Remove Harness Dependency).

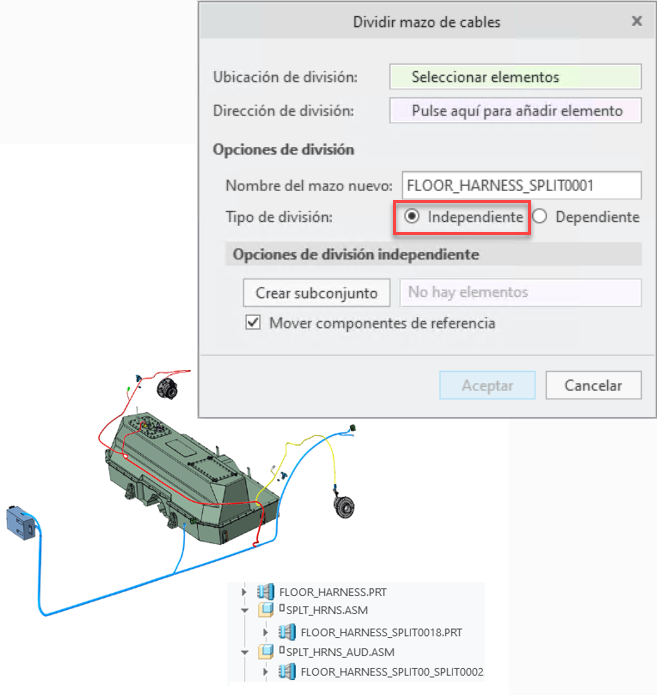

El mazo Independiente (Independent) crea una nueva pieza de mazo en la que se incluye toda la información necesaria para reutilizarla en un conjunto diferente. En este tipo de división, la información de origen y destino y la ubicación de división no se comparten.

Se puede crear un mazo Independiente (Independent) en un nuevo subconjunto donde toda la información de cableado de la pieza original del mazo, incluidas las bobinas, la información lógica y el esqueleto, se copie automáticamente. También se pueden mover los componentes tomados como referencia al nuevo subconjunto.

Esta mejora permite activar flujos de trabajo de diseño de mazos de trabajo de diseño en colaboración. Permite la reutilización de subsistemas de un mazo en distintos conjuntos.
