Designaciones de referencia de la propagación a nombres de función
Creo+
Ubicación en la interfaz de usuario:
1. En la aplicación de cableado, pulse en > . Se abre el cuadro de diálogo Designador automático (Auto Designator).

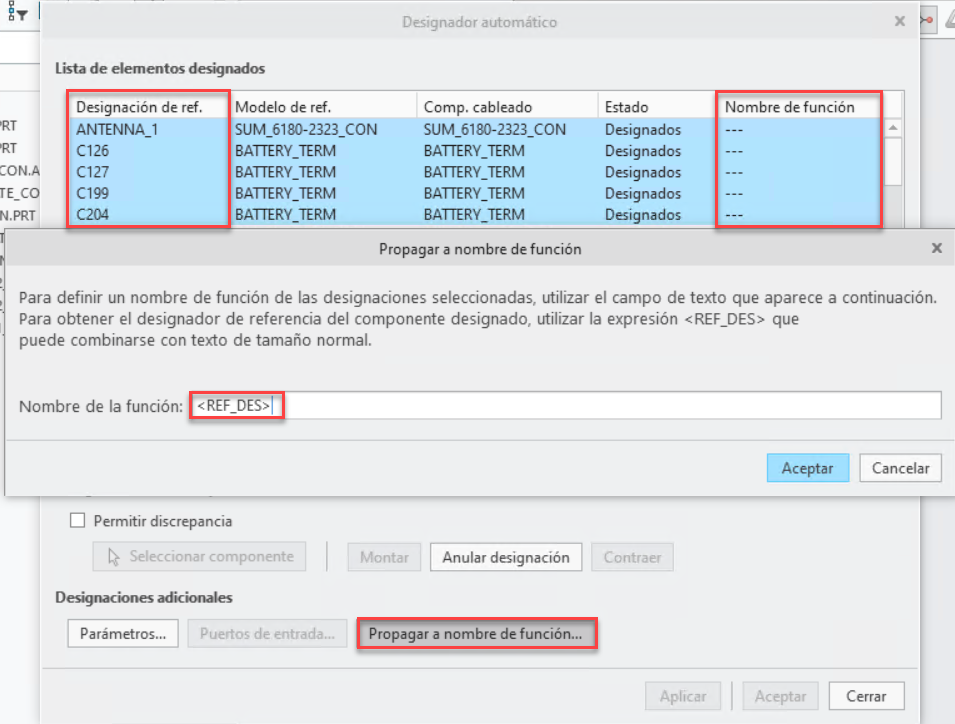

2. Seleccione las designaciones de referencia y pulse en Propagar a nombre de función (Propagate to Feature Name). Se abre el cuadro de diálogo Propagar a nombre de función (Propagate to Feature Name).
 |
Para seleccionar múltiples designaciones de referencia, utilice las teclas modificadoras estándar de CTRL y MAYÚS o pulse CTRL+A para seleccionar toda la lista.
|
Vídeos
Descripción
Ahora se pueden propagar automáticamente las designaciones de referencia seleccionadas a los nombres de función mediante la expresión <REF_DES> del cuadro de diálogo Propagar a nombre de función (Propagate to Feature Name). Los nombres de función se asocian a wtParts en Windchill y más abajo en MPMLink, al gestionar el informe de lista de piezas. La expresión <REF_DES> se puede utilizar en combinación con cualquier otra cadena de texto. También se pueden quitar nombres de función de los componentes seleccionados si se borra la expresión y se deja vacío el campo de texto del nombre de función.
Beneficios
Esta mejora ahorra tiempo, ya que reduce el esfuerzo de tener que asignar manualmente nombres de función para los componentes designados que se utilizarán como salida de flujo en Windchill y MPMLink.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
