Ejercicio 2 de simulación del modelo de origen de banda ancha: Creación de condiciones de límite
1. En Dominios (Domains), pulse con el botón derecho en PROPELLER_Body_1 y seleccione
Añadir condición de límite (Add Boundary Condition). Se abre el cuadro de diálogo Conjuntos de superficies (Surface Sets).
Añadir condición de límite (Add Boundary Condition). Se abre el cuadro de diálogo Conjuntos de superficies (Surface Sets).2. Seleccione propeller_side1 tal como se muestra en la siguiente figura.

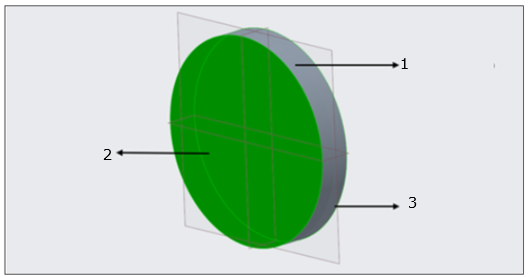

Figura 9. Superficies de límites
1. propeller_top
2. propeller_side1
3. propeller_side2
3. Pulse en Aceptar (OK). En Límites generales (General Boundaries), se crea una nueva entidad BC_00001.
4. En Dominios (Domains), pulse con el botón derecho en PROPELLER_Body_1 y seleccione Añadir condición de límite (Add Boundary Condition). Se abre el cuadro de diálogo Conjuntos de superficies (Surface Sets).
Añadir condición de límite (Add Boundary Condition). Se abre el cuadro de diálogo Conjuntos de superficies (Surface Sets).6. Pulse en Aceptar (OK). En Límites generales (General Boundaries), se crea una nueva entidad BC_00002.
7. En Dominios (Domains), pulse con el botón derecho en PROPELLER_Body_1 y seleccione Añadir condición de límite (Add Boundary Condition). Se abre el cuadro de diálogo Conjuntos de superficies (Surface Sets).
Añadir condición de límite (Add Boundary Condition). Se abre el cuadro de diálogo Conjuntos de superficies (Surface Sets).9. Pulse en Aceptar (OK). En Límites generales (General Boundaries), se crea una nueva entidad BC_00003.
10. Pulse con el botón derecho y cambie el nombre de las siguientes condiciones de límite:
◦ BC_00001 a propeller_side1
◦ BC_00002 a propeller_side2
◦ BC_00003 a propeller_top
