Parámetros de módulo
En esta sección se explica la configuración del módulo acústico.
Pulse en Acústico (Acoustic) en Módulo de física. Los parámetros acústicos que se deben especificar en el panel de propiedades son los siguientes:
• Tipo de análisis (Analysis type): hay tres tipos de análisis de modelo acústico disponibles en Creo Flow Analysis. Se trata de Origen de banda ancha (Broadband Source), Tensión Lighthill (Lighthill Stress) y Modelo Ffwocs Williams Hawkings (Ffwocs Williams Hawkings Model), como se muestra en la siguiente figura.

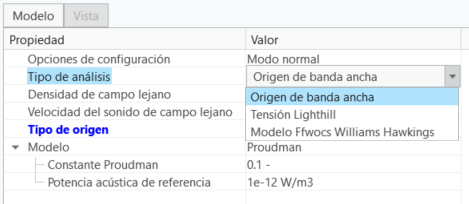

Figura 2. Tipos de análisis acústico
• Densidad de campo lejano: la densidad de campo lejano es la densidad del fluido en la región alejada del origen.
• Velocidad del sonido de campo lejano: la velocidad del sonido de campo lejano es la velocidad del sonido en la región alejada del origen.
Origen de banda ancha
Su objetivo es modelar los orígenes del sonido, pero no el sonido propagado a los receptores, como un micrófono o un oído. Se supone que el ruido de banda ancha tiene un espectro continuo con la potencia acústica distribuida en varias frecuencias diferentes. Estos modelos pueden predecir la intensidad de los orígenes del ruido debido a efectos, como el flujo turbulento de la capa límite o la mezcla turbulenta. Los modelos de origen de ruido de banda ancha están disponibles para simulaciones constantes y transitorias.
Las opciones adicionales disponibles para el modelo de origen de banda ancha son las siguientes:
• Tipo de origen (Source Type): el tipo de origen puede ser Superficie o Volumen, tal como se muestra en la figura a continuación.

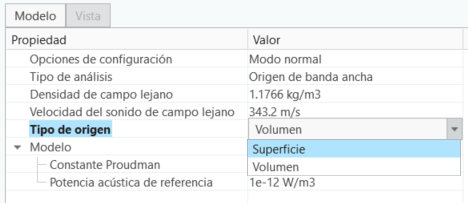

Figura 3. Tipo de origen
◦ Superficie (Surface): esta opción permite al usuario seleccionar un límite de superficie como origen.
◦ Volumen (Volume): esta opción permite al usuario seleccionar un volumen como origen.
• Modelo (Model)
: el modelo depende del tipo de origen seleccionado. Las opciones disponibles en la lista desplegable Modelo son las siguientes:
◦ Curle: este modelo solo está disponible para el tipo de origen Superficie (Surface). Se trata de un modelo de origen de banda ancha para el ruido generado por la capa de cizalla turbulenta. El modelo calcula la potencia acústica de la superficie y depende de las variables del solver de los módulos de flujo y turbulencia.
◦ Ley de escalado (Scaling Law): este modelo se utiliza con Superficie (Surface) y Volumen (Volume). En el modelo se utiliza una distribución de orígenes para aproximar la potencia acústica generada por las fluctuaciones turbulentas en el flujo. Estos orígenes se calculan en función de los campos de disipación y energía turbulenta obtenidos de una simulación de flujo.
◦ Proudman: este modelo solo está disponible para el tipo Volumen (Volume). Permite calcular la potencia acústica en los volúmenes que contienen los orígenes de ruido; como áreas alrededor de las paletas de un ventilador, flujos mixtos turbulentos en conductos, intercambiadores de calor, etc. La potencia acústica es función de la energía cinética de turbulencia, el índice de disipación de turbulencia, la densidad y la velocidad del sonido.

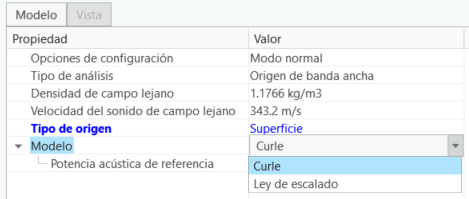

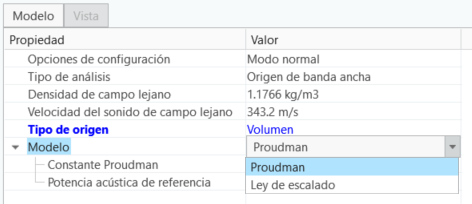

Modelo para origen de superficie  | Modelo para origen de volumen  |
Tensión Lighthill
La ecuación de Lighthill es una forma de la ecuación de onda no homogénea que describe la propagación de ondas acústicas en un flujo de fluido. La tensión Lighthill es una medida de los orígenes acústicos en un flujo de fluido, que se deben principalmente a la turbulencia. Representa la fuerza que el fluido ejerce sobre el medio circundante, que produce ondas acústicas, y es el término de origen en la ecuación de Lighthill. El presente modelo permite la visualización de las tensiones Lighthill en el dominio del fluido, lo que permite la identificación de los orígenes.
El parámetro adicional que debe especificarse en este análisis es el siguiente:
• Presión de campo lejano (Far Field Pressure): es la presión en la región alejada del origen.
Modelo Ffowcs-Williams Hawkings (FWH)
En este modelo se calcula la propagación del sonido desde el origen hasta los receptores. Por lo tanto, se puede utilizar para las comparaciones con datos experimentales. Este modelo solo es aplicable para las simulaciones transitorias. Tiene la opción de proporcionar tanto el origen de límite como el de volumen.
El parámetro adicional que se debe especificar en este análisis es: Presión de campo lejano (Far Field Pressure).
