Ejemplo: Creación de un contacto con una región de interacción

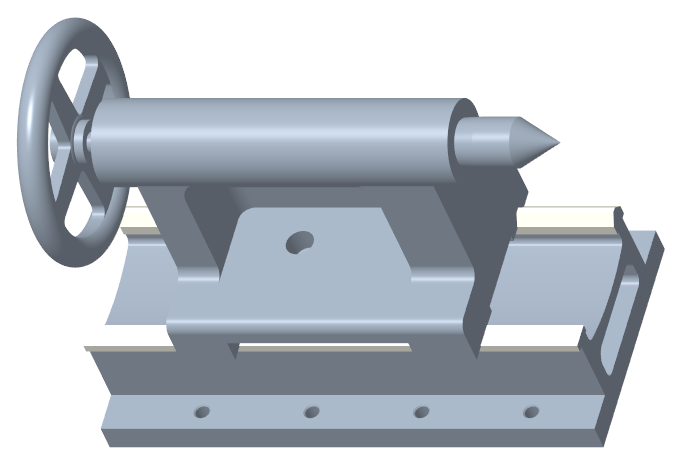

En el siguiente ejemplo, se crea un contacto entre la bancada y el contrapunto de una máquina de torno.
Flujo de trabajo:
1. Defina un contacto.
2. Especifique una región de interacción.
Definición de un contacto
1. Abra la pieza.
2. Pulse en > . Se abre la aplicación de diseño generativo.

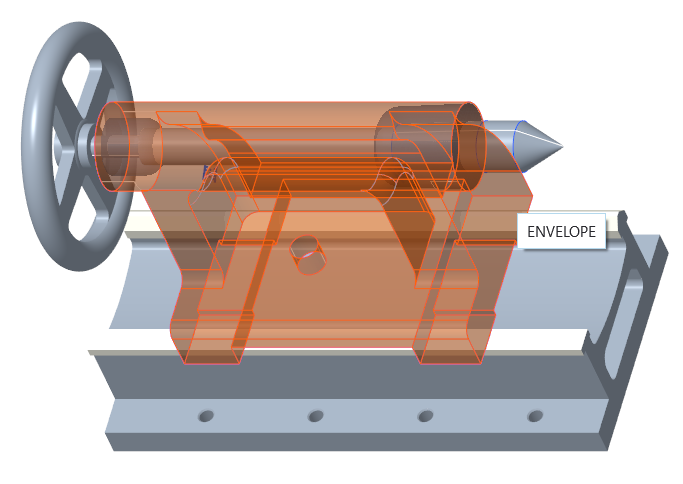

3. Pulse en Geometría inicial (Starting Geometry) y seleccione el contrapunto de la máquina de torno en la ventana gráfica.

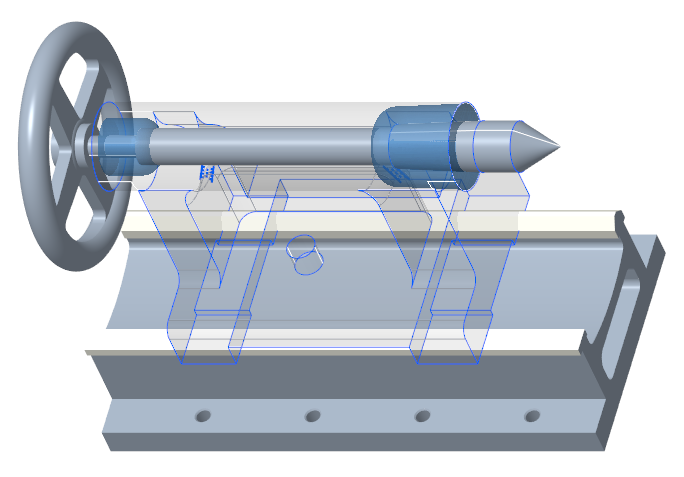

La geometría inicial se muestra en color azul semitransparente.
4. Pulse en Contacto (Contact). Se abre el cuadro de diálogo Definición de contacto (Contact Definition).
5. Seleccione la geometría inicial como primera referencia.
6. Especifique 10 mm como valor de desvío.

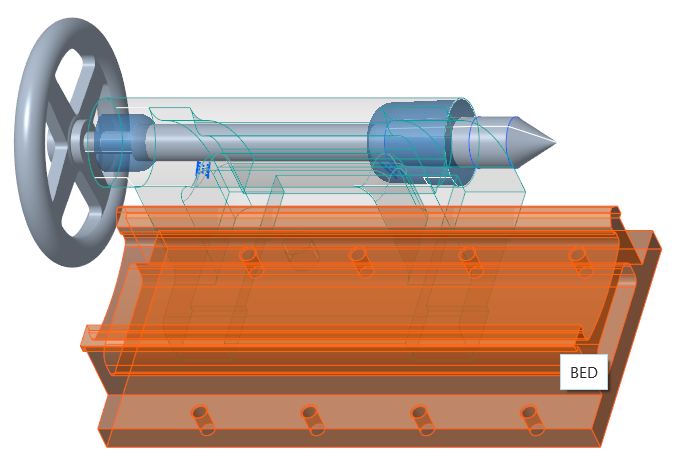

7. Seleccione la bancada del torno en la ventana gráfica como segunda referencia.

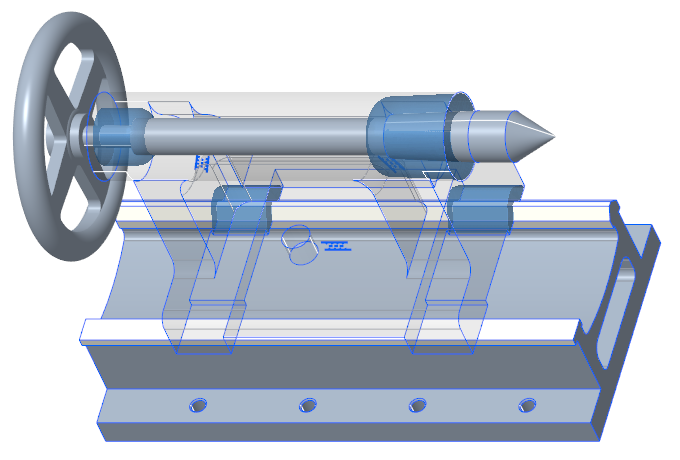

Se crea un desvío de la esfera rodante en cuatro lugares, alrededor de las guías de deslizamiento de la máquina de torno.

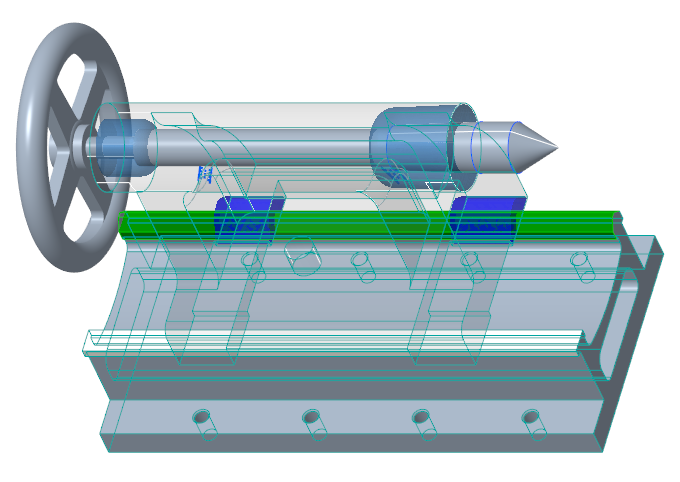

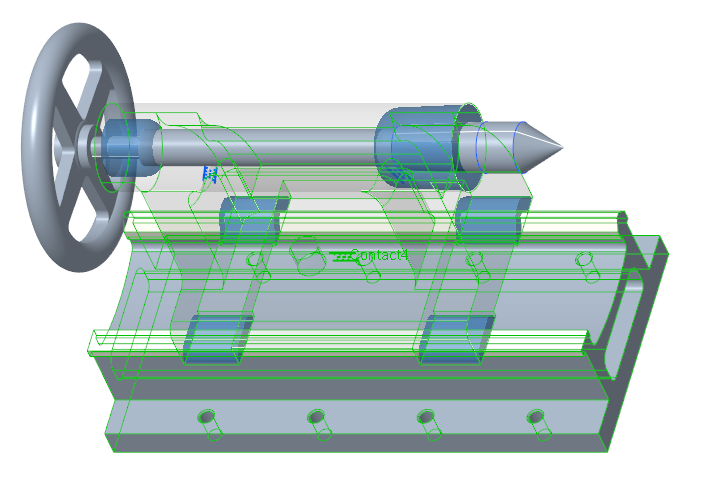

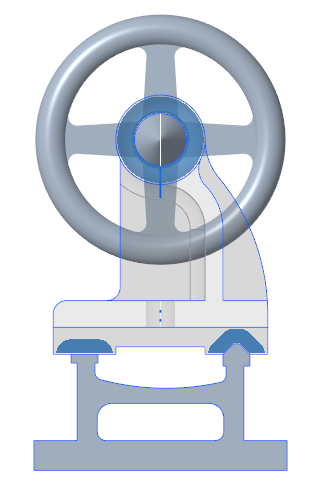

8. Pulse en > . El contacto se muestra alrededor de la superficie plana y la superficie en forma de V de las guías de deslizamiento del torno.
9. Pulse en > .
Especificación de una región de interacción
1. Pulse dentro del cuadro Región de interacción (Interaction region).
2. Seleccione las superficies en forma de V del lado del torno en la ventana gráfica.
3. Pulse en Aceptar (OK). El contacto se crea solo alrededor de la región de interacción.

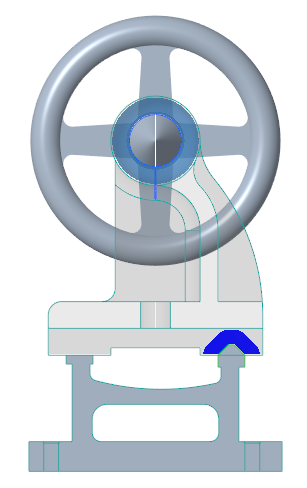

4. Pulse en > . El contacto se muestra alrededor de la superficie en forma de V de la guía deslizante del torno.
