Creación de bobinas
Una bobina define los parámetros de hilos, cables, fundas o algunos elementos cosméticos. En el cableado se utiliza la información de bobina para crear y regenerar la representación gráfica 3D.
Antes del ruteado, asegúrese de que dispone de una bobina disponible. Utilice el cuadro de diálogo Parámetros eléctricos (Electrical Parameters) para crear y modificar bobinas. Las actualizaciones de los parámetros de bobina después del ruteado se reflejan en el modelo gráfico 3D después de la regeneración.
Parámetros de bobina
En la siguiente tabla se enumeran todos los parámetros de bobina del sistema. En la tabla también se indica qué parámetro es obligatorio, opcional y recomendado para el tipo específico de bobina. Se puede añadir un parámetro definido por el usuario para definir requisitos específicos.
• R=Obligatorio
• O=Opcional
• RD=Recomendado
|
Parámetros
|
Descripción
|
Hilo
|
Cable (Cable)
|
Conductor de cable
|
Funda
|
Cosmetic (Cosmética)
|
Marcador
|
Atado
|
|---|---|---|---|---|---|---|---|---|
|
NAME
|
Nombre de la bobina.
|
R
|
R
|
R
|
||||
|
TYPE
|
El tipo de bobina.
|
WIRE
|
PREFAB
|
SHEATH
|
MARKER
|
|||
|
SHEATH_TYPE
|
Se especifica el tipo de funda utilizada en esta bobina. Los valores válidos son CINTA (TAPE), TUBO (TUBE) y DE CONTRACCIÓN (SHRINK)
|
R
|
||||||
|
PN
|
El número de pieza del cliente (usuario)
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER
|
Nombre del proveedor.
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER_PN
|
El número de artículo emitido por el fabricante.
|
R
|
R
|
R
|
R
|
|||
|
MIN_BEND_RADIUS
|
Permite definir el radio de plegado mínimo que el cable o la funda pueden tener al rutearse.
Si se utiliza con los parámetros de bobina de cable DEFINE y ENDDEF para definir un conductor, el valor de este parámetro sustituye al valor del parámetro DEFAULT_COND_BEND_RAD.
|
R
|
R
|
O
|
O
|
|||
|
THICKNESS
|
Diámetro del cable de tipo HILO o REDONDEO y espesor del cable de tipo PLANO.
Este valor se utiliza para desviar la línea central del cable de las superficies al colocar una posición.
Si se utiliza con los parámetros de bobina de cable DEFINE y ENDDEF para definir un conductor, el valor de este parámetro sustituye el valor del parámetro DEFAULT_COND_THICKNESS.
|
R
|
R
|
O
|
||||
|
UNITS
|
Permite definir las unidades del espesor de la bobina como, por ejemplo, milímetros, pies o pulgadas.
|
R
|
R
|
R
|
R
|
|||
|
NUM_CONDUCTORS
|
Número total de conductores presentes en un cable.
|
R
|
||||||
|
COLOR
|
Establece el color, aislamiento o tipo de funda del cable. El valor de este parámetro debe asignarse al nombre de un color en el Administrador de aspectos visuales.
|
RD
|
RD
|
RD
|
RD
|
|||
|
DENSITY
|
Densidad de línea, masa por unidad de longitud. Los parámetros MASS_UNITS y UNITS también se deben especificar para el hilo, el cable o la funda.
Si no se utilizan los parámetros MASS_UNITS y UNITS, las unidades por defecto del valor del parámetro DENSITY se deriva del conjunto.
|
RD
|
RD
|
RD
|
RD
|
|||
|
MASS_UNITS
|
Las unidades de masa, por ejemplo, onzas, libras o kilogramos. Especifique este parámetro si se utiliza el parámetro DENSITY.
|
RD
|
RD
|
RD
|
RD
|
|||
|
OUTER_DIAMETER
|
Este parámetro indica el diámetro externo de la funda del tubo. Las unidades que se utilizan se especifican mediante el parámetro UNITS.
|
R
|
||||||
|
PRESHRINK_INNER_DIAMETER
|
Este parámetro proporciona el diámetro de la funda de contracción antes de que contraiga. Solo se refiere al diámetro interno y permite al sistema comprobar si hay interferencias entre la funda misma y los hilos, cables y haces a los que pueda contener. El espesor de la funda se define mediante el parámetro WALL_THICKNESS. Un valor 0 (el valor por defecto) obliga al SISTEMA a NO comprobar si hay interferencias.
|
R
|
||||||
|
SHEATH_TYPE
|
Se especifica el tipo de funda utilizada en esta bobina. Los valores válidos son CINTA (TAPE), TUBO (TUBE) y DE CONTRACCIÓN (SHRINK)
|
R
|
||||||
|
WALL_THICKNESS
|
Indica el espesor de la funda. Las unidades que se utilizan se especifican mediante el parámetro UNITS.
|
R
|
||||||
|
Parámetros opcionales
|
||||||||
|
DEFAULT_COND_BEND_RAD
|
Define el radio de plegado mínimo por defecto para todos los conductores en el cable. El valor de este parámetro se puede desestimar si se especifica un valor para el parámetro de bobina MIN_BEND_RADIUS en la definición del conductor.
|
O
|
||||||
|
DEFAULT_COND_THICKNESS
|
Define el espesor por defecto para todos los conductores en un cable. El valor de este parámetro se puede desestimar si se especifica un valor para el parámetro de bobina THICKNESS en la definición del conductor.
|
O
|
||||||
|
COLOR_CODE
|
Permite establecer el código del color.
|
O
|
O
|
O
|
O
|
|||
|
INSUL_TYPE
|
Permite describir el tipo de aislamiento, por ejemplo, fibra, teflón o tefzel.
|
O
|
O
|
O
|
||||
|
LINEAR_RESISTANCE
|
Permite definir la resistencia lineal de la bobina.
|
O
|
O
|
|||||
|
LINESTYLE
|
Modifica el estilo de línea para las bobinas de cables o fundas. Si este parámetro se define para una bobina de funda, los estilos de línea asignados a un haz sustituyen este valor de parámetro. Los siguientes estilos de línea son válidos: SOLID FONT (valor por defecto), DOTFONT, CTRLFONT, PHANTOMFONT, DASHFONT, CTRLFONT_S_L, CTRLFONT_L_L, CTRLFONT_S_S
|
O
|
O
|
O
|
||||
|
OUTER_SHIELD_LINEAR_RESISTANCE
|
Especifica la resistencia lineal de la pantalla exterior del cable.
|
O
|
||||||
|
SHIELD_TYPE
|
Una cadena de texto que indica el tipo de pantalla del cable.
|
O
|
||||||
|
SHIELD_LINEAR_RESISTANCE
|
Especifica la resistencia lineal de la pantalla del cable.
|
O
|
||||||
|
CABLE_JACKET_REPORT_NAME
|
Se utiliza el valor por defecto POR DEFECTO (DEFAULT), en cuyo caso el nombre del cable aparece en la tabla del informe. Cualquier otro valor se interpreta como texto plano. Por ejemplo, &nombre_cable no tiene ningún significado especial.
|
O
|
||||||
|
CABLE_SHIELD_REPORT_NAME
|
Se utiliza este nombre para el símbolo del cable, si éste es apantallado.
|
O
|
||||||
|
LIN_CAP_TO_ITEM
|
Especifica la capacidad eléctrica lineal entre elementos.
|
O
|
||||||
|
LIN_CAP_ITEM_TO_SHIELD
|
Especifica la capacidad eléctrica lineal entre elementos y pantalla.
|
O
|
||||||
|
LIN_CAP_ASSEM_ITEM_TO_SHIELD
|
Especifica la capacidad eléctrica lineal entre elementos de conjunto y pantalla.
|
O
|
||||||
|
OUTER_SHIELD_THICKNESS
|
Especifica el espesor de la pantalla exterior del cable.
|
O
|
||||||
|
WIRE_CONSTRUCTION
|
Es una cadena de texto que indica el tipo de construcción del hilo, por ejemplo, sólido o compuesto de varios hilos.
|
|||||||
|
WIRE_GAUGE
|
Como cadena de texto, indica la medida del hilo.
|
O
|
O
|
|||||
|
WIDTH
|
Especifica el ancho de la funda de cinta.
|
Cable de cinta solo
|
||||||
Creación de una bobina
Siga estos pasos para crear una bobina:
1. Seleccione
Crear bobina (Create Spool) de la lista desplegable
Bobinas (Spools). Se abrirá el cuadro de diálogo "Crear tramo" (Create Spool).
Crear bobina (Create Spool) de la lista desplegable Bobinas (Spools). Se abrirá el cuadro de diálogo "Crear tramo" (Create Spool).2. En el cuadro de diálogo Crear bobina (Create Spool), realice lo siguiente:
◦ Seleccione el tipo de bobina.
◦ Introduzca el Nombre de fichero (File name) y el Nombre común (Common name). El nombre de la bobina debe ser único.
◦ Pulse en Crear (Create) para crear una bobina en la sesión actual o pulse en Crear y añadir (Create & Add) para crear y añadir la bobina al mazo.

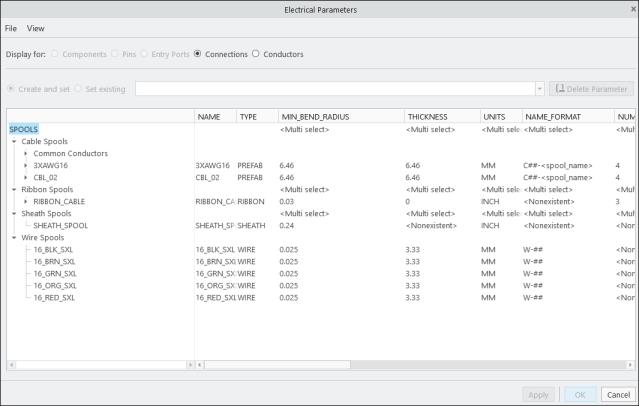

3. Utilice el cuadro de diálogo Parámetros eléctricos (Electrical Parameters), añada o modifique parámetros y, a continuación, pulse en Aplicar (Apply).

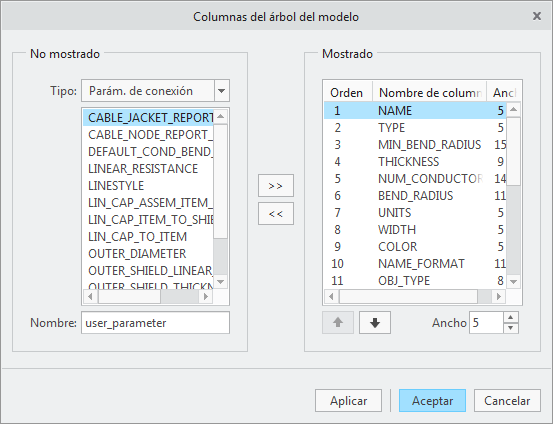

4. Para añadir parámetros que no están disponibles por defecto, pulse en > . Se abre el cuadro de diálogo Columnas del árbol del modelo (Model Tree Columns).
a. Seleccione el parámetro necesario en No mostrado (Not Displayed). Para añadir parámetros definidos por el usuario, escriba el nombre del parámetro en el cuadro Nombre (Name).
b. Pulse en
para añadir el parámetro a la lista Mostrado (Displayed).
para añadir el parámetro a la lista Mostrado (Displayed).
c. Pulse en Aceptar (OK) para añadir el parámetro seleccionado en el cuadro de diálogo Parámetros eléctricos (Electrical Parameters).
5. Pulse en Aceptar (OK) en el cuadro de diálogo Parámetros eléctricos (Electrical Parameters). Se creará una bobina nueva.
 | Al guardar el diseño del conjunto de nivel superior, se guardan todas las bobinas en el directorio de trabajo. Pulse en Guardar (Save) en el cuadro de diálogo Parámetros eléctricos (Electrical Parameters) y seleccione una ubicación para guardar. Todos los ficheros de bobinas se guardan con la extensión *.prt. |
Personalización de la visualización de los parámetros de bobina en la biblioteca de bobinas
La biblioteca de bobinas soporta la visualización de parámetros mediante un fichero .lst. Se pueden definir los parámetros que aparecen y en qué orden mediante la creación y edición del fichero spool_index.lst en el directorio Spools Library. Este fichero se crea automáticamente en el directorio de trabajo o en el directorio Spool si la opción de configuración pro_spool_dir está definida.
Esta mejora optimiza la facilidad de uso y proporciona un mayor control sobre cómo se presentan los datos de bobina.
Para personalizar la visualización de los parámetros en la biblioteca de bobinas, haga lo siguiente:
1. Abra el fichero spool_index.lst en un editor de texto.
2. Edite la segunda fila para añadir o reordenar los nombres de parámetros, excepto los tres primeros (NAME, TYPE, SHEATH_TYPE). Estos son obligatorios y no se pueden quitar ni reordenar.
3. Guarde el fichero y actualice el directorio de cola de impresión.
