Recorte de un límite de capa de material por contorno
1. Seleccione una capa de material para recortar.
2. Pulse en >
Recortar capa de material (Trim Ply). Se abre la ficha Recortar/extender capa de material (Trim/Extend Ply). El límite del objeto laminado se realza en la ventana gráfica.
Recortar capa de material (Trim Ply). Se abre la ficha Recortar/extender capa de material (Trim/Extend Ply). El límite del objeto laminado se realza en la ventana gráfica.3. En Método (Method), seleccione
Por contorno (By Contour) si no está seleccionado por defecto.
Por contorno (By Contour) si no está seleccionado por defecto.4. En el selector Cadenas de límite (Boundary chains), seleccione las cadenas para definir un límite recortado de la capa de material. El límite se puede definir seleccionando un único bucle cerrado, un bucle exterior y uno o más bucles interiores, múltiples bucles individuales o múltiples curvas, aristas o bucles que se intersectan. Asegúrese de que cada bucle intersecte el límite de la capa de material.
5. Para invertir la selección, utilice Cambiar lado (Flip Side). El área realzada define un nuevo límite para la capa de material.
6. Pulse en
Aceptar (OK).
Aceptar (OK).Ejemplos: Recortar por contorno
A continuación se muestran algunos ejemplos de recorte válido:

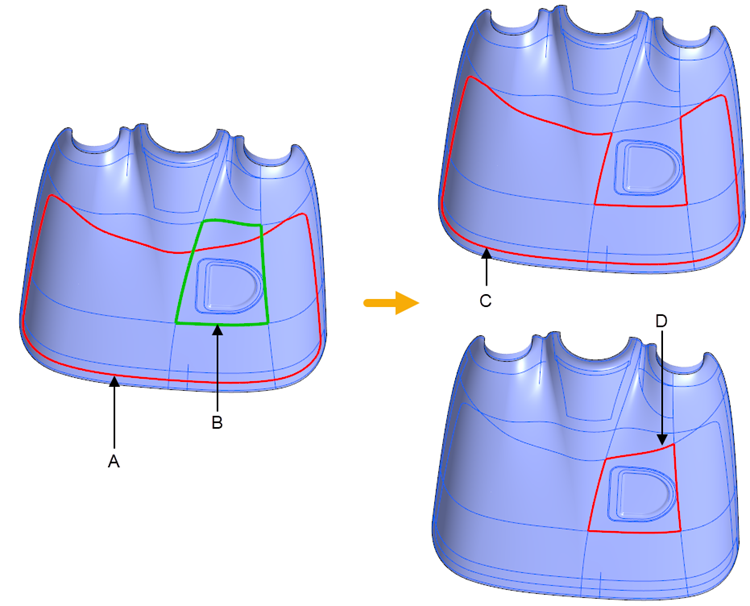

• El contorno de recorte es una cadena cerrada que intersecta el límite de la capa de material.
◦ A: límite original de la capa de material
◦ B: contorno de recorte
◦ C: nuevo límite de capa de material sin aplicar Cambiar lado (Flip Side)
◦ D: nuevo límite de capa de material después de aplicar Cambiar lado (Flip Side)

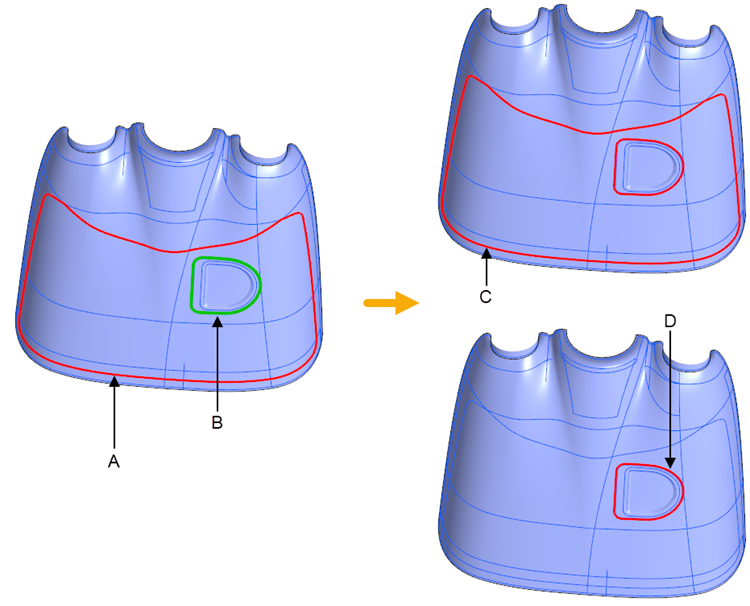

• El contorno de recorte se encuentra entre los bucles exterior e interior del límite de la capa de material.
