Sobre a exibição de uma linha de corte com padrões ESKD e GB
É possível exibir a linha de corte com padrões ESKD ou GB, da seguinte forma:
Usar o padrão ESKD

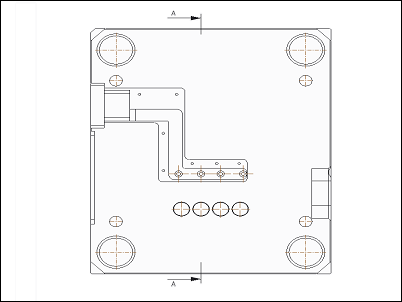

Para exibir uma linha de corte com o padrão ESKD, defina o valor da opção Detalhe cutting_line como std_eskd. Ao definir o padrão da linha de corte como ESKD, ela aparecerá da seguinte forma:
• Somente as partes finais da linha de corte e qualquer canto na parte interna da linha de corte serão exibidos.
• Se você definir o valor da opção detalhada cutting_line_segment como 0, a linha de corte aparecerá como uma linha contínua fina.
• Se você definir o valor da opção Detalhe cutting_line como std_eskd, a linha de corte vai ultrapassar o ponto onde toca na ponta da seta. O comprimento da porção estendida da linha de corte é determinado pelo valor da opção Detalhe crossec_arrow_width, que define a largura da ponta da seta.
Para o padrão ESKD, normalmente, o valor da opção Detalhe crossec_arrow_style é definido como head_online e o de crossec_text_place é definido como above_tail.
Usar o padrão GB

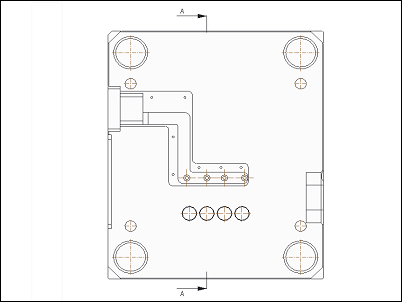

Para exibir uma linha de corte com o padrão GB, defina o valor da opção Detalhe cutting_line como std_gb. Quando você define o padrão da linha de corte como GB, ela aparece da seguinte forma:
• Somente as partes finais da linha de corte e qualquer canto na parte interna da linha de corte serão exibidos.
• Se você definir o valor da opção detalhada cutting_line_segment como 0, a linha de corte aparecerá como uma linha contínua fina.
Para o padrão GB, normalmente, o valor da opção Detalhe crossec_arrow_style é definido como tail_online e o de crossec_text_place é definido como before_tail.
