Determinando a área visível da vista
À medida que você detalha seu modelo, determinadas partes do modelo podem ser mais relevantes que outras ou podem se beneficiar da exibição de um ponto de vista diferente. Você pode definir a área visível da vista para determinar qual parte ou partes mostrar ou ocultar.
Você pode definir a área visível da vista na caixa de diálogo Vista de desenho que pode ser acessada:
• Quando você insere uma nova vista.
• Clica duas vezes em uma vista existente.
• Seleciona e clica com o botão direito em uma vista existente e clica em Propriedades no menu de atalho.
Você pode definir a área visível da vista das seguintes formas:

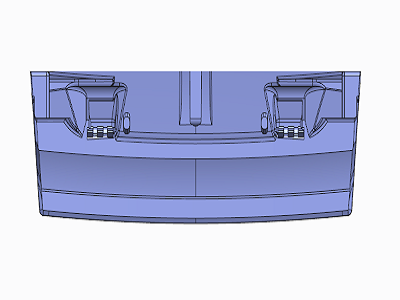

• Meia vista - remove uma parte do modelo da vista em um dos lados de um plano de corte.

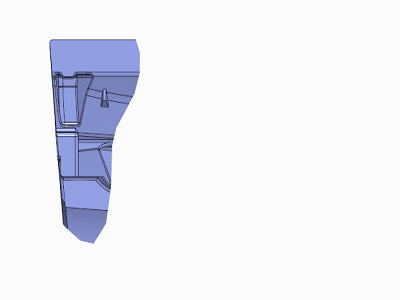

• Vista parcial - exibe uma parte do modelo em uma vista dentro de um limite fechado. O sistema exibe a geometria que aparece dentro do limite, mas remove a geometria fora dele.

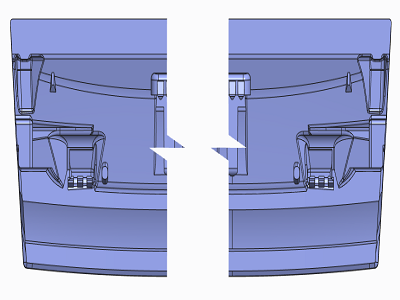

• Vista particionada - remove uma parte do modelo entre dois ou mais pontos selecionados e fecha as duas partes restantes dentro de uma distância especificada. Você pode dividir horizontalmente, verticalmente, ou ambos, e usar vários estilos de bordas gráficas para as quebras.
Você pode especificar um plano paralelo à tela e excluir todos os gráficos atrás dele. Toda a geometria atrás do recorte Z definido não aparece, mas qualquer geometria que o plano contém aparece inteiramente. O sistema corta a geometria que interseciona o plano. Apenas a parte na frente do plano aparece.
