통합 설계 트리 및 퀼트/바디 진화 트리
Creo+
사용자 인터페이스 위치: 모델 트리에서
>
을 클릭하면 설계 트리가 모델 트리 옆에 나타납니다.
> 을 클릭하면 설계 트리가 모델 트리 옆에 나타납니다.설명
Creo+에서는 퀼트/바디 진화 트리(QBET)가 설계 트리에 통합되었습니다. 이 개선된 기능을 사용하면 동일한 사용자 인터페이스에서 설계 트리 보기와 퀼트/바디 진화 트리 보기 간에 전환할 수 있습니다. 모델 트리 필터 및 열 정의는 이제 일관된 워크플로를 위해 두 보기에 모두 적용됩니다. 이렇게 통합하면 두 보기를 모두 사용할 때 추가 트리 사용자 인터페이스를 관리하는 노력이 줄어듭니다.
아래 이미지에서는 설계 트리 도구 모음의 설계 트리 및 퀼트/바디 진화 트리에 대한 아이콘을 보여줍니다.
추가로 개선된 사항은 다음과 같습니다.
• 사용자 정의 그룹
◦ 사용자 정의 그룹 헤더 노드가 생성되고, 이 헤더 노드 아래에 사용자 정의 그룹이 배치됩니다.
◦ 사용자 정의 그룹은 퀼트/바디 진화 트리에서도 볼 수 있습니다.
• 헤더 노드 순서재정리: 바디, 퀼트, 사용자 정의 그룹, 재료와 같은 최상위 레벨 노드를 순서재정리할 수 있습니다.
• 자동 스냅샷 미리 보기: 스냅샷 자동 표시 옵션은 설계 트리 보기와 QBET 보기 모두에서 사용할 수 있습니다.

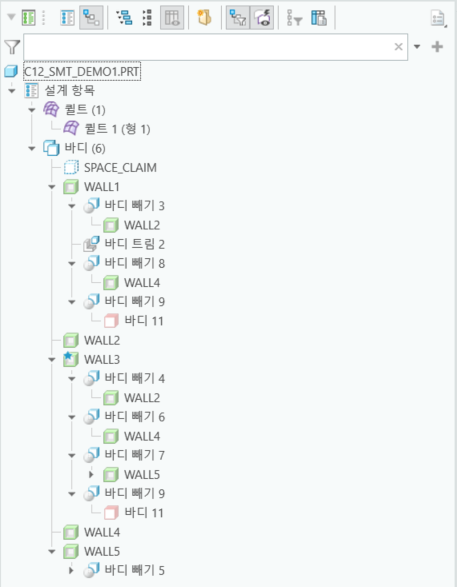

아래 이미지에서는 설계 트리에 통합된 퀼트/바디 진화 트리 보기를 보여줍니다.
이점
설계 항목을 사용할 때 개선되고 효율적인 사용자 인터페이스 상호 작용 워크플로가 제공됩니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
