대칭복사된 커브에 대해 G3 가속을 사용하여 부드러운 커브 연결
Creo+
사용자 인터페이스 위치: 원래 커브를 선택하고 >
커브 편집(Curve Edit)을 클릭하고 대칭복사 평면에서 원래 커브와 대칭복사된 커브가 공유하는 점을 선택합니다. 탄젠트가 표시되면 다음 중 하나를 수행합니다.
커브 편집(Curve Edit)을 클릭하고 대칭복사 평면에서 원래 커브와 대칭복사된 커브가 공유하는 점을 선택합니다. 탄젠트가 표시되면 다음 중 하나를 수행합니다.• 탄젠트(Tangent) 탭을 클릭하고 첫 번째(First) 제약 조건 옆에 있는 부드러운 법선(Smooth Normal)을 선택합니다.
• 탄젠트를 마우스 오른쪽 버튼으로 클릭하고 부드러운 법선(Smooth Normal)을 선택합니다.
동영상
설명
대칭복사 평면을 가로지르는 대칭복사된 커브에 대해 G3 가속을 사용하여 부드러운 커브 연결을 활성화하도록 스타일이 향상되었습니다.
이점
새로 추가된 부드러운 법선(Smooth Normal) 탄젠트 연결 유형을 사용하여 대칭복사 평면을 가로지르는 대칭복사된 커브에 대해 G3 가속으로 부드러운 곡선을 활성화할 수 있습니다. 대칭 모델을 설계할 때 커브에 대해 이 새로운 연결 유형을 사용하면 대칭복사 평면을 통해 부드럽게 전환할 수 있습니다.
결과 서피스는 G3 가속 연결을 가정하며 이는 고품질 서피스를 생성하는 데 도움이 됩니다.
새로운 연결 유형을 사용하면 커브 제어점을 조정하여 가속 연결을 근사화할 필요가 줄어듭니다.
이전에는 대칭복사 평면에 수직인 커브의 탄젠트 연결을 설정할 때 G2-곡률 연결만 생성되었습니다.

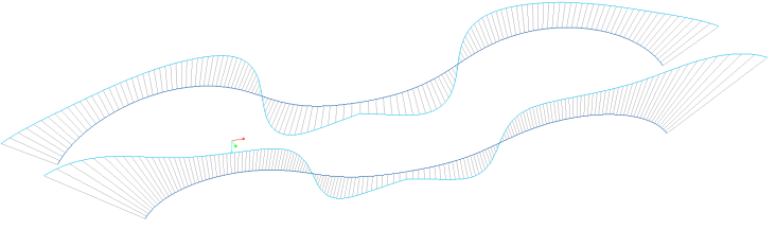

수직(Normal) 탄젠트 연결:

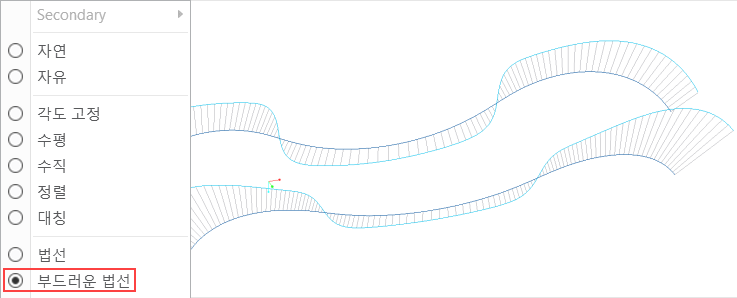

부드러운 법선(Smooth Normal) 탄젠트 연결:

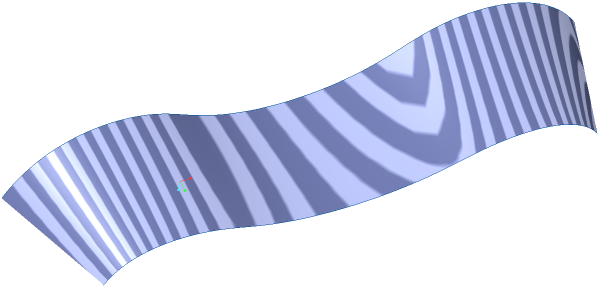

결과 서피스
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음. |
