변환에서 개선된 두께 관련 옵션
Creo+
사용자 인터페이스 위치: > > 을 클릭하거나, 바디를 선택하고 마우스 오른쪽 버튼으로 클릭한 다음 판금으로 변환(Convert to Sheet Metal)을 선택합니다.
동영상
설명

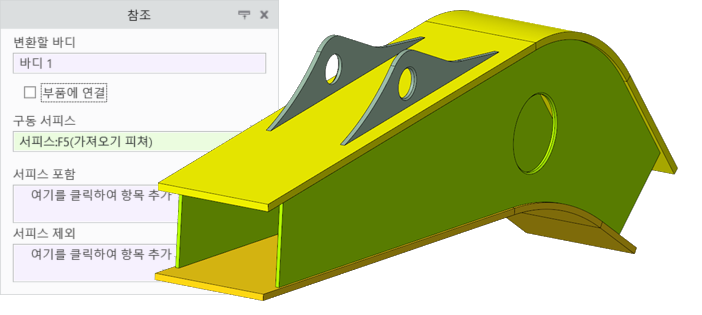

솔리드 바디를 판금 바디로 변환할 때 이제 판금 바디를 판금 부품에 연결할 수 있는 옵션이 제공됩니다. 부품 두께 매개 변수가 없으면(예: 첫 번째 바디가 변환되는 경우) 바디 및 부품 두께 매개 변수가 동일한 값으로 설정됩니다.

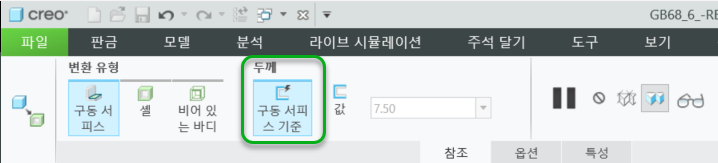

구동 서피스(Driving Surface) 옵션을 사용할 때 새 두께 옵션을 사용할 수 있습니다.
• 값 - 다음 옵션이 있습니다.
◦ 사용자 정의 값 - 바디가 부품에 연결되지 않은 경우 새 두께 값을 입력할 수 있습니다.
◦ 부품 두께 값 - 바디가 부품에 연결된 경우입니다.
◦ 생성 시 원래 형상에서 측정된 값(자동 업데이트 없음)입니다.
• 구동 서피스 기준 - 원래 솔리드 형상에서 파생된 매개 변수 방식으로 제어되는 바디 두께로, 재생성 시 자동으로 업데이트됩니다.
이점
판금 부품 및 어셈블리의 하향식 설계에 대한 지원이 개선되었습니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
