다중 바디 판금의 부울 연산 및 바디 작업
Creo+
사용자 인터페이스 위치: >
부울 연산(Boolean Operations)을 클릭합니다.
부울 연산(Boolean Operations)을 클릭합니다. >
바디 분할/트림(Split/Trim Body)을 클릭합니다.
바디 분할/트림(Split/Trim Body)을 클릭합니다.바디(Body) 옆에 있는 화살표를 클릭하고
바디 제거(Remove Body)를 클릭합니다.
바디 제거(Remove Body)를 클릭합니다.작업(Operations) 그룹에서 명령을 사용합니다.
동영상
설명
전체 다중 바디 지원을 통해 판금 바디에 부울 연산(Boolean Operations), 분할(Split) 및 트림(Trim)을 사용할 수 있습니다.

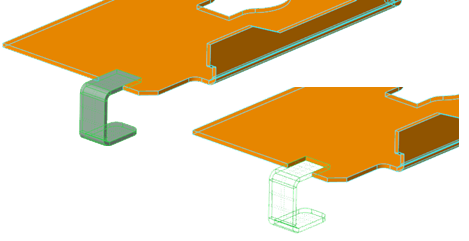

• 판금과 관련된 부울 연산(병합, 빼기 및 교차) 옵션
◦ 빼기 및 교차의 경우 서피스에 수직(Normal to Surface) 옵션은 재료 제거를 제어합니다.

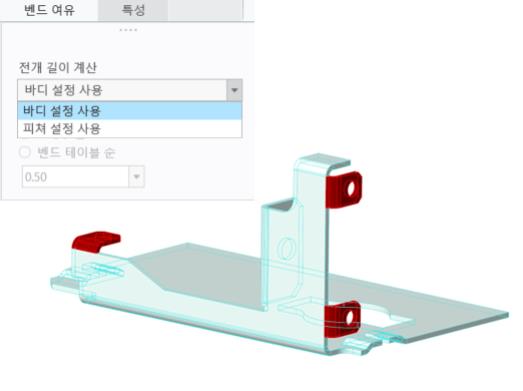

◦ 병합의 경우 바디 설정 사용(Use body settings)을 선택할 때 수정하는 바디의 벤드에 대한 벤드 여유 값을 변경하거나 현재 설정 사용(Use current settings)을 선택할 때 수정하는 바디의 벤드 여유 값을 유지하는 옵션이 있습니다.
• 판금과 관련된 바디 분할 옵션:
◦ 판금 컷(밀어낸 컷) 또는 솔리드 컷을 사용하는 옵션입니다.
◦ 볼륨에 의한 분할(Split by Volume)을 사용하면 이전에 개별 부분으로 알려졌던 별개의 개별 볼륨을 판금 바디에서 새 판금 바디로 분할할 수 있습니다.
• 다른 바디 작업에는 바디 제거(Remove Body), 복사(Copy), 붙여넣기(Paste), 선택하여 붙여넣기(Paste Special), 대칭복사(Mirror), 패턴(Pattern), Flexible Modeling 명령 및 형상 복사(Copy Geometry)가 포함됩니다. 로컬 복사 형상 피쳐는 새 판금 바디를 생성하고 외부 복사 형상 피쳐는 일반 솔리드 바디를 생성합니다.

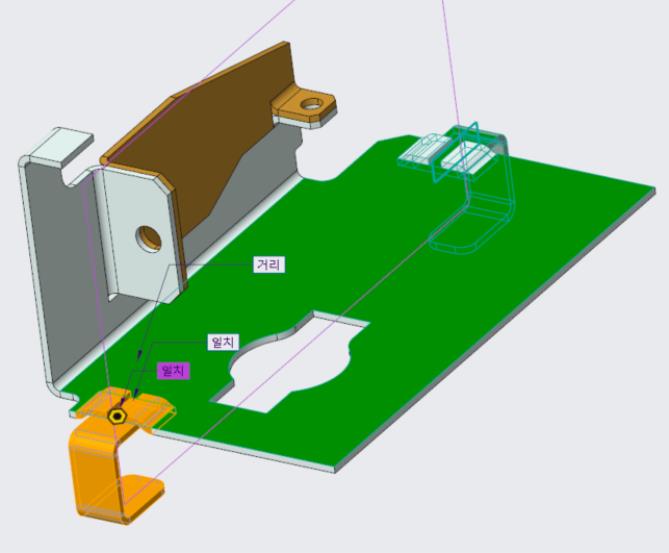

유연 이동 작업의 예:

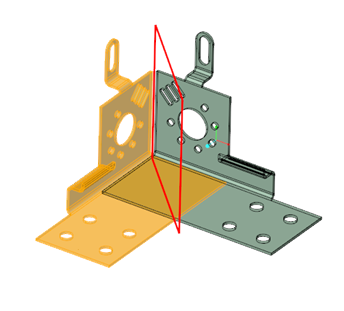

바디에 대한 대칭복사 작업의 예:

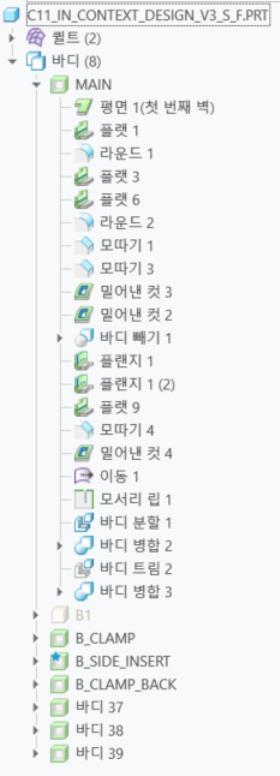

바디 작업이 포함된 퀼트 바디 진화 트리의 예입니다.
이점
이러한 개선된 기능으로 사용자 생산성과 설계 효율성이 향상됩니다.
개선된 다중 바디 설계 방법을 사용하여 다음을 수행할 수 있습니다.
• 반복적 또는 대칭복사된 형상 형태가 포함된 단일 바디 부품을 쉽고 안정적으로 설계합니다.
• 판금 설계에 마스터 모델 방법을 적용하여 컨텍스트에서 설계합니다.
추가 정보
팁: | 없음 |
제한 사항: | 바디 제거 - 부품에 마지막으로 남아 있는 판금 바디를 제거할 수 없습니다. 벤드 여유 - 바디 설정 사용(Use body settings)을 사용하면 플랫한 벤드를 포함하지 않는 바디만 병합할 수 있습니다. 바디 분할 - 경우에 따라 솔리드 컷만 필요한 결과 형상을 성공적으로 생성할 수 있습니다. 부울 교차 및 빼기 -  서피스 모양새 복사(Copy Surface Appearance) 및  참조 업데이트(Update References)는 서피스에 수직(Normal to Surface) 가공 옵션이 활성 옵션이 아닌 경우에만 사용할 수 있습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
