재료의 벤드 매개 변수
Creo+
사용자 인터페이스 위치: 기본 설정(Preferences) 대화 상자.
설명
다음 개선된 기능은 판금 부품의 재료 정의에서 벤드 여유 값을 가져오기 위한 전체 지원을 제공합니다.
• 바디 벤드 여유 값은 바디가 부품에 연결될 때 부품 재료에서 가져옵니다.

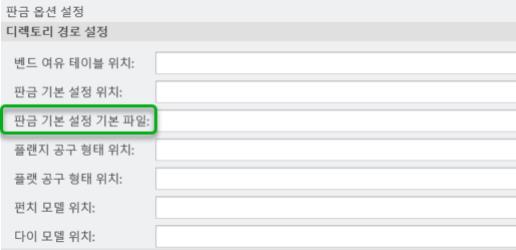

• 기본값은 이제 판금 기본 설정 파일(.smd)에서 가져옵니다. 파일은 Creo+ 옵션(Creo+ Options) 대화 상자의 > > 에서 구성됩니다. 이러한 기본값은 빈 템플릿을 사용하여 판금 부품을 생성할 때 또는 솔리드 부품을 판금 부품으로 변환할 때 사용됩니다.
이 기능은 가져오기를 통해 생성되어 이후에 판금으로 변환된 부품에 대한 벤드 여유 값의 기본 소스로 재료를 설정하려는 경우에 유용합니다.
• PTC_SYSTEM_MTRL_PROPS의 기본 Y 계수는 이제 0.5로 설정되었습니다. 이는 새 부품에 적용됩니다.
이점
보다 포괄적이고 유연하며 일관성 있게 재료 정의에 따라 벤드 여유 값을 제어하는 방법입니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | smt_default_preferences_file |
