스케쳐에서 팔레트 형태의 자동 배율 제어
Creo+
사용자 인터페이스 위치: > 을 클릭합니다.
설명
Creo 11.0에는 다음을 포함하여 가져온 형상의 기본 배율을 제어하는 새 구성 옵션이 있습니다.

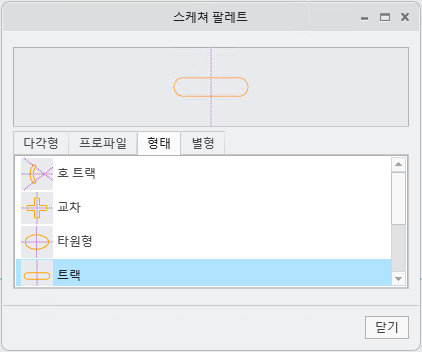

• 팔레트(Palette) 명령을 사용하여 가져온 형태
• 가져오기(Import) 명령을 사용하여 가져온 드로잉 또는 기타 파일의 형상
사용자는 O-링, 그루브 또는 슬롯과 같은 사용자 정의 팔레트 형태를 1:1 배율(필요한 정확한 크기를 의미함)로 생성하는 경우가 많습니다. 이제 팔레트 형태에 대한 자동 배율을 해제하고 정의된 1:1 배율을 형태 배치 중에 기본 배율로 유지하도록 선택할 수 있습니다.
기본 동작은 > > > 아래에서 새로운 가져온 형상 자동 배율 조정(Auto scale imported geometry) 설정을 사용하여 제어할 수 있습니다.
배율 계수를 기본값에서 다른 값으로 변경하면 배율 계수 옆에 있는 새로운 재설정 버튼을 사용하여 배율 계수를 기본값으로 재설정할 수도 있습니다. 기본 방법에 따라 치수 값이 계산된 자동 배율 값 또는 값 1로 재설정됩니다.
이점
시스템 기본 동작을 제어할 수 있는 유연성을 높여 효율성이 향상되었습니다.
추가 정보
팁: | 없음 |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | sketcher_import_autoscale yes*, no 팔레트(Palette) 및 가져오기(Import) 명령을 사용하여 형태 및 기타 형상을 가져올 때 형상의 배율을 자동으로 조정할지 아니면 배율 계수의 기본값을 1로 설정할지 여부를 제어합니다. |
