ModelCheck에서 플랫 상태의 중첩 형상에 대한 새로운 진단
Creo+
사용자 인터페이스 위치: 해당 없음
동영상
설명
이 개선된 기능을 통해 중첩 판금 바디 및 설계 위반을 확인하는 새 체크가 도입되었습니다.

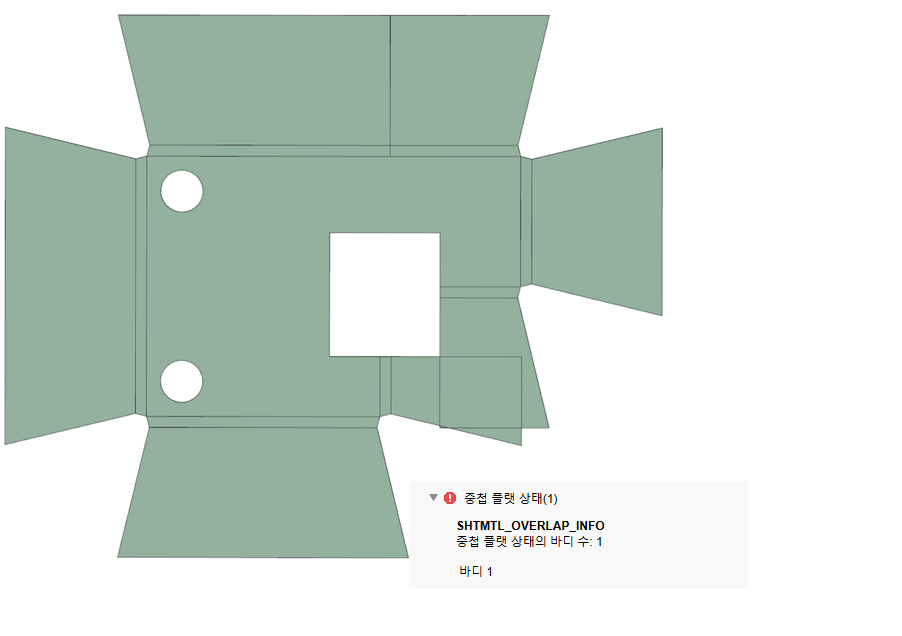

• SHTMTL_OVERLAP_INFO 체크 - 판금 바디에 플랫 상태의 중첩 형상이 있는지 확인합니다. 또한 그래픽 창에 영향 받는 바디가 강조표시됩니다.

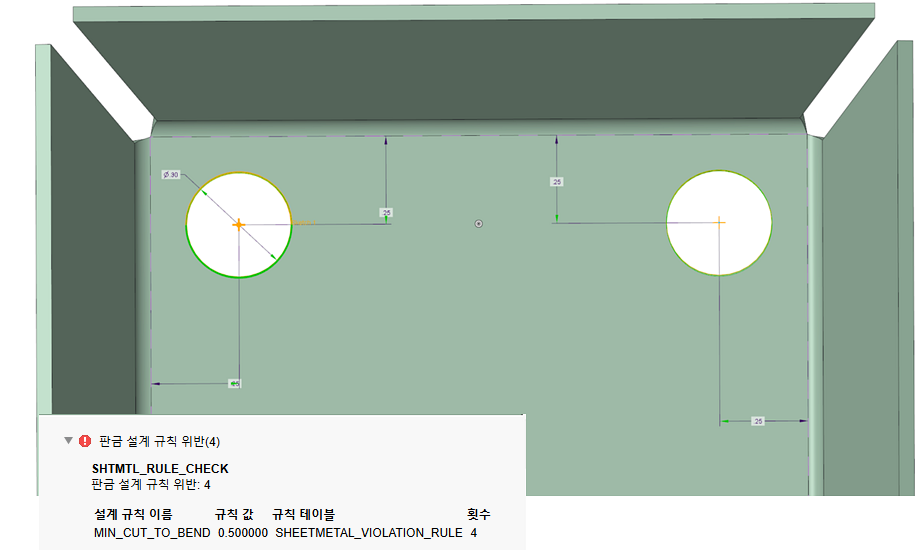

• SHTMTL_RULE_CHECK 체크 - 모든 판금 설계 규칙 위반을 보고합니다. 체크에는 그래픽 창에서 위반을 올바른 치수로 강조표시할 있는 옵션이 있습니다.
이점
이러한 체크는 기존 판금 체크의 기능을 확장하여 다중 바디 판금 피쳐를 지원합니다.
추가 정보
팁: | 없음. |
제한 사항: | 이러한 체크는 부품 모드에서만 적용할 수 있습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
