기호에 대한 엔티티 위 및 엔티티에 수직 배치 유형 지원
Creo+
사용자 인터페이스 위치: MBD에서 기호를 선택하고 마우스 오른쪽 버튼을 클릭합니다.
설명

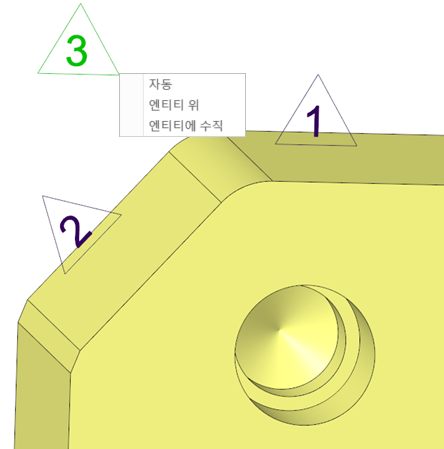

이제 모델 기반 정의(MBD)에서 지시선 없이 서피스에 기호를 직접 배치할 수 있습니다. 기호에 대해 지원되는 배치 유형은 다음과 같습니다.
• 엔티티 위(On Entity) - 기호를 서피스에 직접 배치할 수 있으며 활성 주석 평면에 자동으로 정렬됩니다. 기호를 수동으로 회전하여 방향을 조정할 수 있습니다.
• 엔티티에 수직(Normal to Entity) - 기호가 선택한 서피스에 수직(직각)으로 자동 배치됩니다.
이점
모델 기반 정의에서 기호 배치의 유연성이 향상되었습니다.
추가 정보
팁: | 기호에 대한 엔티티 위(On-Entity) 및 엔티티에 수직(Normal to Entity) 배치 옵션을 지원하려면 기호 정의에서 해당 배치 속성을 활성화해야 합니다. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
