GD&T Advisor 개선 사항: 의미 참조를 수집하는 추가 방법에 대한 지원
Creo+
사용자 인터페이스 위치: 해당 없음

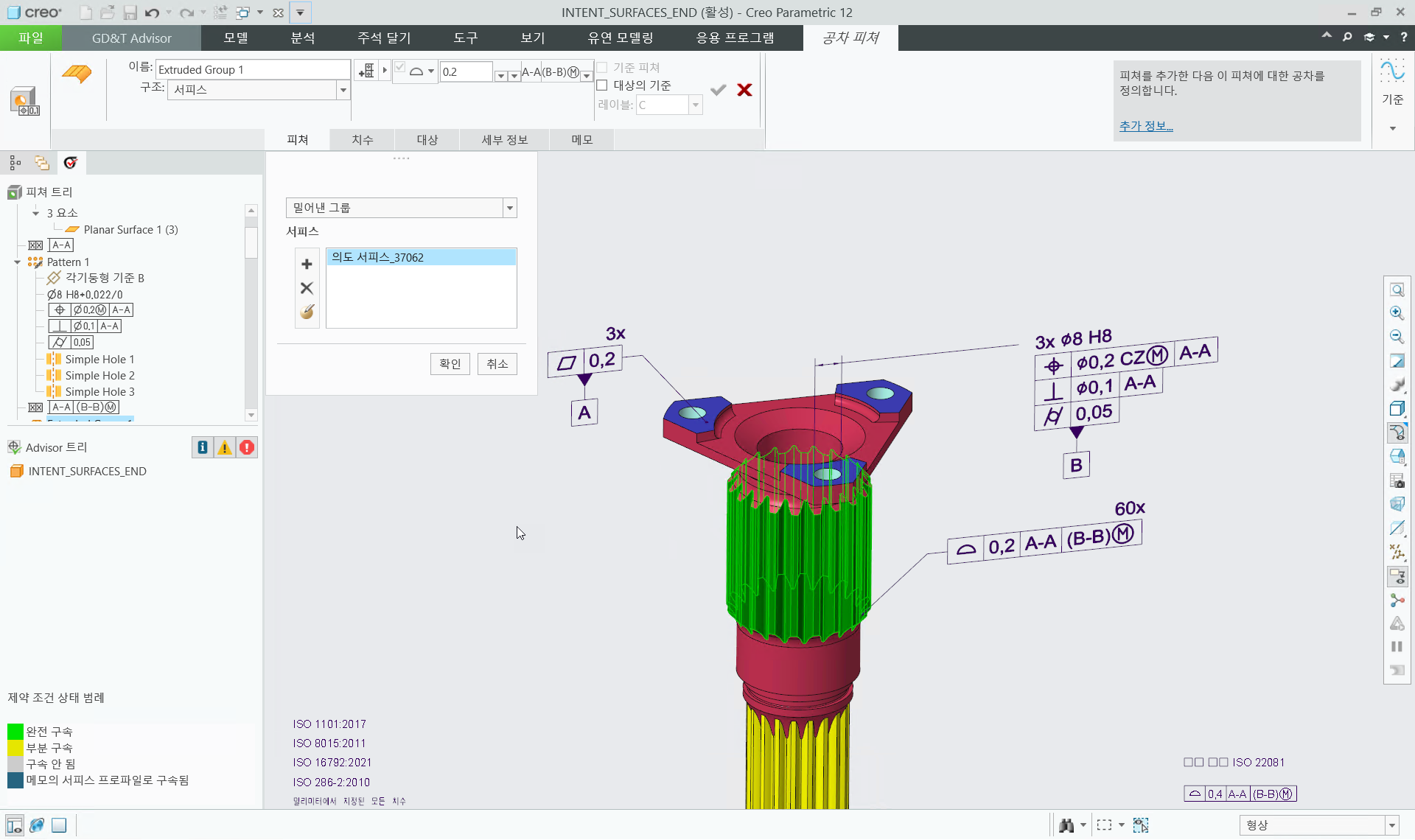

동영상
설명
이전에는 GD&T Advisor가 서피스 세트(Surface sets) 컬렉터에서 의도 서피스 또는 개별 서피스를 지원하지 않았습니다.
이제 GD&T Advisor로 작업할 때 Creo 의도 서피스를 활용하고 주석에 대한 의미 참조로 수집할 수 있습니다.
다음과 같은 개선된 기능이 구현되었습니다.
• GD&T Advisor에서 새 기능 피쳐를 정의하거나 의도 서피스가 포함된 Creo 주석을 검증할 때 개별(Individual) 또는 서피스 세트(Surface sets) 컬렉터에 추가되었는지 여부에 관계없이 목록에서 선택(pick from list) 옵션을 사용하여 의도 서피스를 수집할 수 있습니다.
• 이제 GD&T Advisor에서 주석에 대한 서피스 세트(Surface sets) 컬렉터에 추가된 개별 참조를 지원하고 검증합니다.
이점
이 개선된 기능을 사용하면 Creo 의도 서피스에서 설계 의도를 나타내는 여러 서피스를 연관된 방식으로 빠르게 수집할 수 있도록 하여 프로세스를 향상시키고, 이러한 서피스는 모델이 변경될 때 업데이트됩니다. 이렇게 하면 비연관 방식으로 서피스를 수동으로 수집하는 방법에 비해 사용자의 시간과 노력을 크게 절약할 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | GD&T Advisor는 이 버전에서 GD&T 주석 생성 또는 검증을 위한 다음 컬렉션 방법을 아직 지원하지 않습니다. • Creo 주석에서 사용되는 의도 서피스 유형의 기준 참조 피쳐 • 시드 및 경계 서피스, 루프 서피스 등 규칙 기반 컬렉션 방법을 사용하여 수집된 서피스 |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
