GD&T Advisor 세부화 표준 준수: ISO GPS 모델의 직진도 및 선 프로파일 지원
Creo+

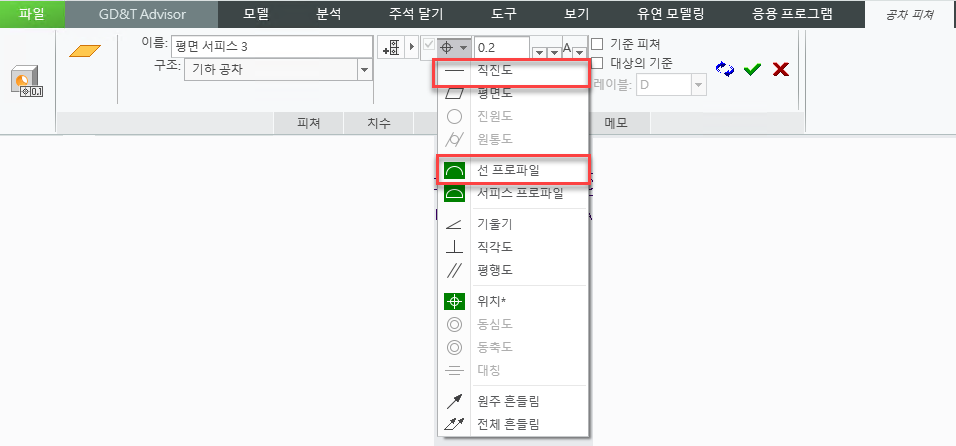

사용자 인터페이스 위치: 공차 피쳐를 정의할 때 직진도(Straightness) 및 선 프로파일(Line profile)이 형상 특성으로 나열되며 해당 상황에서 사용할 수 있습니다.
동영상
설명
이제 기하 공차 직진도(Straightness) 및 선 프로파일(Line profile)을 해당 상황에서 ISO GPS 모델에 사용할 수 있습니다. 이전에는 GD&T Advisor에서 ISO 모델에 대해 이러한 유형의 표시를 지원하지 않았습니다. 이제 이러한 표시에 교차 평면 표시기가 필요할 때 메시지가 표시됩니다.
이점
ISO 1101 세부화 표준 준수가 개선되었습니다.
추가 정보
팁: | 없음. |
제한 사항: | GD&T Advisor는 필수 표시기가 기하 공차에 추가되었는지 여부를 확인합니다. 그러나 이 표시기에 사용되는 구문의 정확도나 표시기에서 사용되는 특정 기준 피쳐 레이블의 적용 가능성은 확인하지 않습니다. 이 기능은 공차 표준이 ISO 1101:2017로 설정된 경우에만 적용할 수 있습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
