GD&T Advisor 개선 사항: 일반 프로파일 공차가 정의된 경우 깊이 참조가 필요하지 않음
Creo+
사용자 인터페이스 위치: 해당 없음
설명
이전에는 사용자가 테이퍼 피쳐에 대한 기능 피쳐를 생성하기 전에 참조 평면을 명시적으로 구속해야 했습니다. 그렇지 않으면 피쳐 정의를 완료할 수 없었습니다.
모델에 대한 일반 프로파일 공차가 정의된 경우 사용자는 오프셋 참조가 필요한 테이퍼 피쳐에 대해 깊이 참조를 더 이상 정의할 필요가 없으므로, 이를 통해 기능 피쳐를 정의하는 데 걸리는 시간이 훨씬 단축됩니다.
다음 이미지는 개선된 워크플로를 보여줍니다.

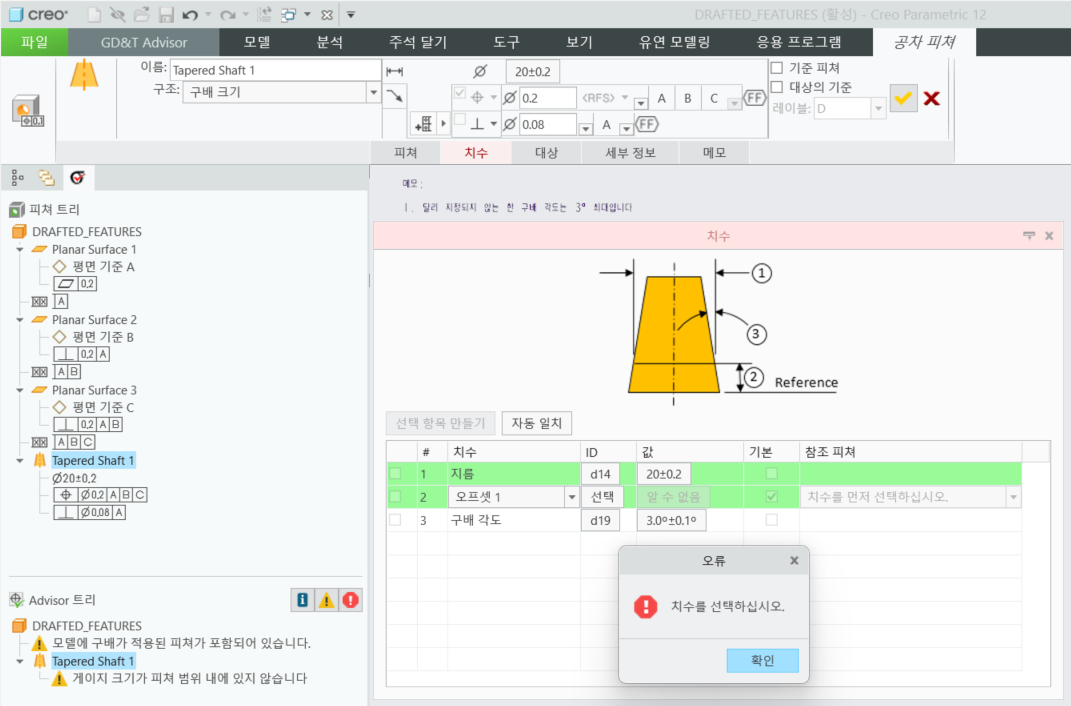

다음 이미지는 이전 워크플로를 보여줍니다.
이점
이 개선된 기능은 일반 프로파일 공차를 사용할 때 테이퍼 피쳐를 정의하는 워크플로를 향상시킵니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
