사용자 인터페이스 위치: GD&T Advisor 리본

이제 Creo에서 의미 정보가 있는 일반 프로파일 공차(GPT)를 사용할 수 있습니다.

이전에는 GPT가 단순 메모로 표시되었고 어떠한 특성도 해당 매개 변수에 의해 반영되지 않았습니다.

이제 GD&T Advisor를 사용하여 생성된 GPT가 기하 공차 주석 유형으로 표현됩니다. 이는 주석의 모든 특성이 해당 매개 변수에도 전달됨을 의미합니다.

이전에는 일반 프로파일과 연관된 모든 모델 서피스에 색상을 지정할 수 있었습니다. 그러나 실제 모델 서피스는 주석에 의미 참조로 추가되지 않았습니다.

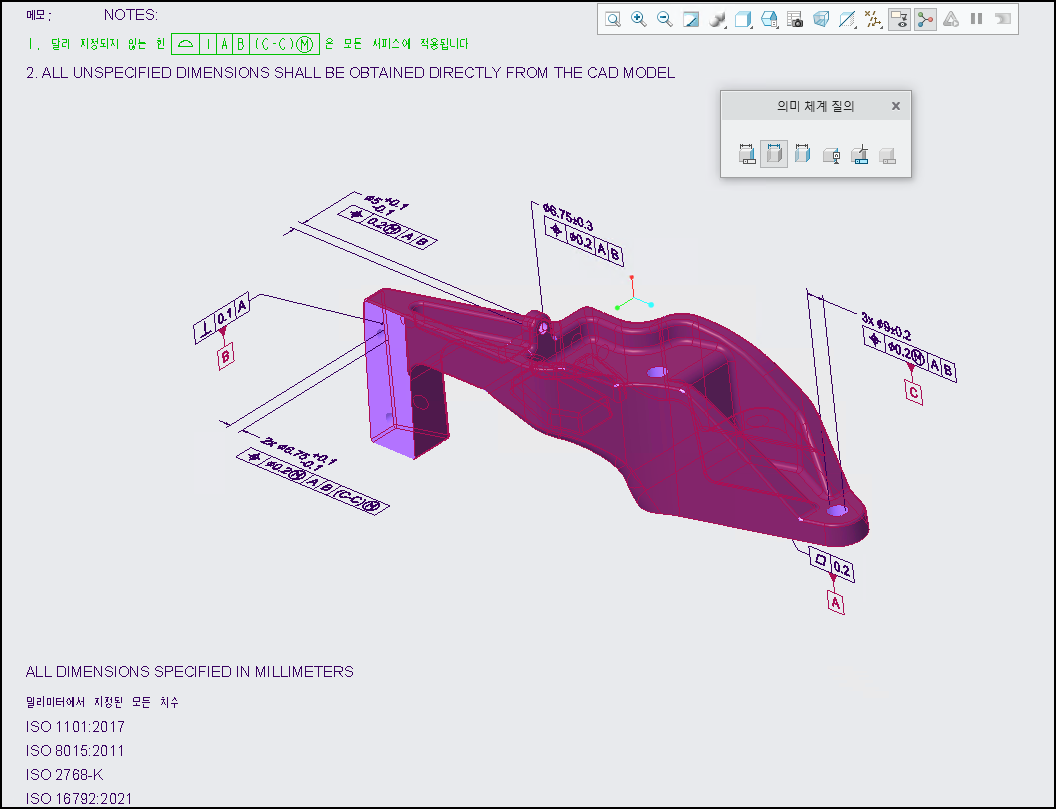

또한 이제 GPT가 모델의 관련 서피스에 연관됩니다. 즉, 다른 GD&T 주석과 함께 지정되지 않은 모델 서피스는 일반 프로파일 공차에 의미 참조로 추가됩니다.

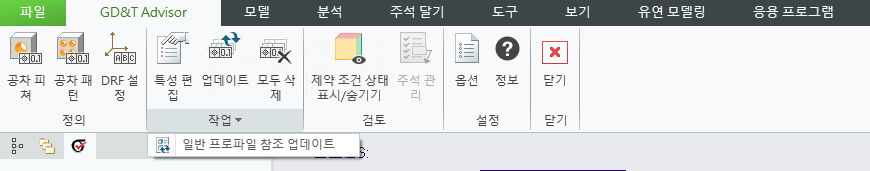

모델이 변경될 때마다 일반 프로파일 공차와 연관된 의미 참조가 자동으로 업데이트됩니다. 그러나 GD&T Advisor 리본에서 새 명령인 일반 프로파일 참조 업데이트(Update General Profile references)를 사용하여 GPT의 의미 참조를 수동으로 업데이트할 수도 있습니다.

이제 이 개선된 기능을 통해 GPT에 모델의 관련 의미 참조가 모두 포함됩니다. 이렇게 하면 다운스트림 사용을 위해 모델의 실제 모델 기반 정의(MBD) 상태를 전달할 수 있습니다.
