GD&T Advisor 개선 사항: 세부화 표준 준수 개선 - 서피스 프로파일 공차로 원추형 피쳐 구속
Creo+

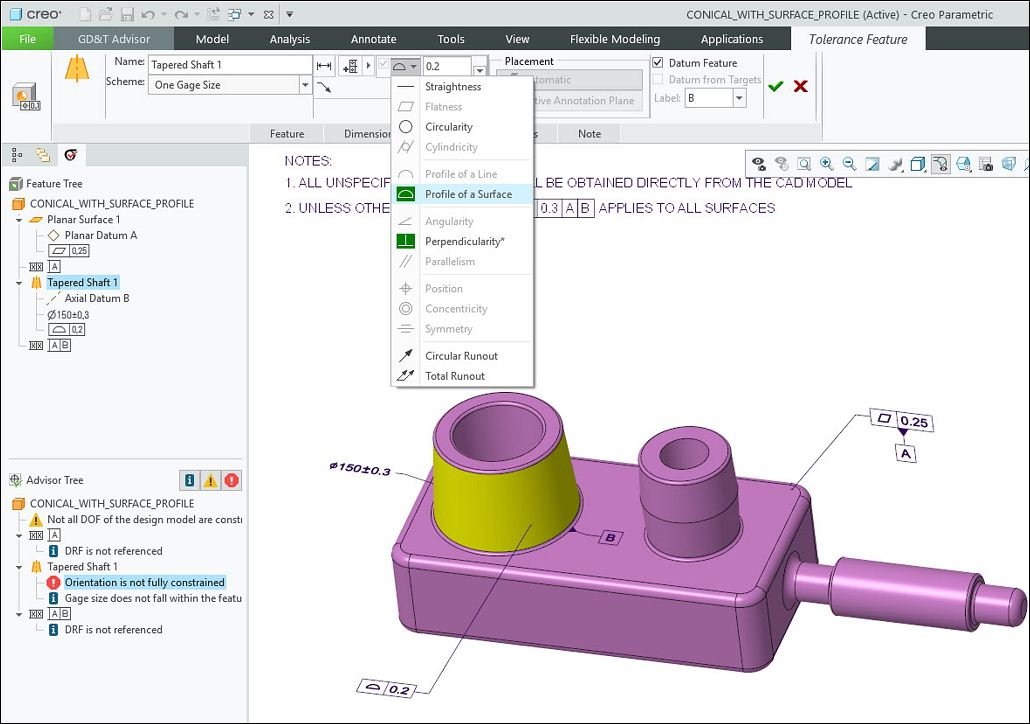

사용자 인터페이스 위치: 공차 피쳐를 정의할 때
면의 윤곽도(Profile of a Surface)가 형상 특성 기호 목록에서 제공되며, 해당 상황에서 사용할 수 있습니다.
면의 윤곽도(Profile of a Surface)가 형상 특성 기호 목록에서 제공되며, 해당 상황에서 사용할 수 있습니다.설명
이제 원추형 피쳐에 면의 윤곽도(Profile of a Surface)를 적용하여 해당 내부 각도 및 형을 구속할 수 있습니다. 이 옵션은 원추형 피쳐가 1 게이지 크기(One Gage Size) 구조를 사용하는 경우에만 제공됩니다.
면의 윤곽도(Profile of a Surface)를 적용하여 해당 내부 각도 및 형을 구속할 수 있습니다. 이 옵션은 원추형 피쳐가 1 게이지 크기(One Gage Size) 구조를 사용하는 경우에만 제공됩니다.
이 개선된 기능은 ASME 및 ISO 모델 모두에 적용됩니다.
이점
이 개선된 기능을 통해 ASME 및 ISO 세부화 표준 준수가 모두 향상됩니다.
추가 정보
팁: | 없음. |
제한 사항: | 면의 윤곽도(Profile of a Surface) 옵션은 1 게이지 크기(One Gage Size) 구조를 사용하여 정의된 원추형 피쳐에만 사용할 수 있습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
