GD&T Advisor 개선 사항: ISO 모델의 단순화 구멍 콜아웃 결합
Creo+
사용자 인터페이스 위치: 해당 없음
동영상
설명
ISO GPS 표준은 다중 요소 구멍(예: 카운터보어/싱크 또는 스레드)의 구멍 콜아웃에 대한 전체 및 단순화 치수 스키마를 모두 지원합니다. 이제 GD&T Advisor는 ISO 모델에 대한 단순화 스키마를 지원합니다(ASME 모델에 대해서는 이미 지원됨).
결합된 단순화 구멍 콜아웃은 응용 프로그램 옵션 파일 GDTAAppOptions.xml에서 YES로 설정된 새 XML 태그 Combined_ISO_hole_notes를 사용하여 활성화됩니다.
이 옵션을 사용하면 ISO 사용자는 여러 사양이 결합된 것으로 표시되는지 확인하면서 구멍 피쳐에 대한 콜아웃을 지정할 수 있습니다.

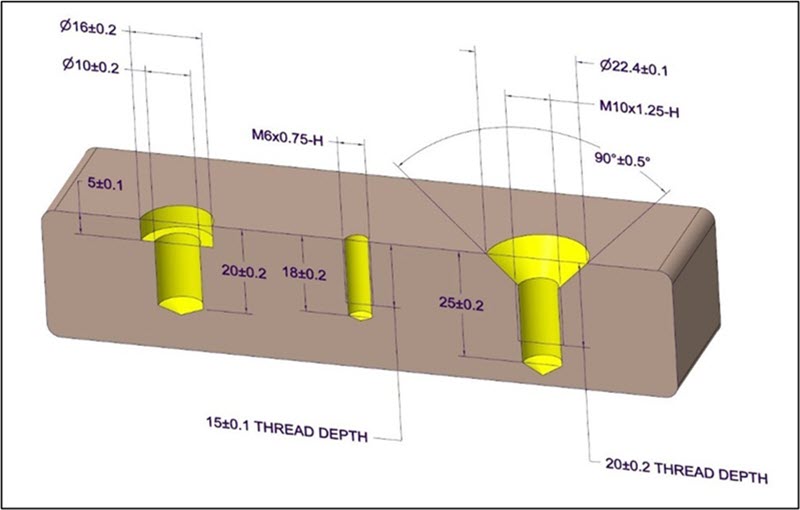

Combined_ISO_hole_notes = NO

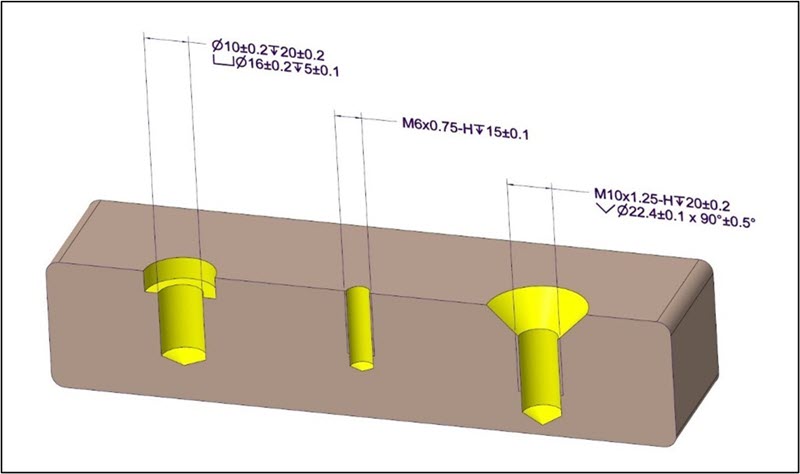

Combined_ISO_hole_notes = YES
이점
구멍 콜아웃의 가독성이 개선되고, 모델 기반 정의 모델의 주석 복잡도가 감소되고, ISO 표준에 대한 준수가 향상되었습니다.
추가 정보
팁: | 없음 |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 새 XML 옵션 Combined_ISO_hole_notes를 NO로 설정하면 기존 구멍 콜아웃이 있는 레거시 모델은 계속해서 전체 치수화 스키마를 표시합니다. 이 옵션을 YES로 설정하면 GD&T Advisor는 검증 중에 구멍 콜아웃 스키마를 업데이트합니다. |
