EZ Tolerance Analysis 개선 사항: 구배된 크기의 피쳐 지원
Creo+
사용자 인터페이스 위치: 해당 없음
동영상
설명
이제 구배된 슬래브, 슬롯, 구멍, 샤프트와 같은 구배된 피쳐를 EZ Tolerance Analysis에서 누적 공차의 일부로 정의할 수 있습니다.
구배 각도가 하한계보다 낮은 구배된 피쳐만 누적 정의에 포함됩니다. 기본 하한계는 5도입니다. 이 값은 EZTAAppOptions.xml 옵션 파일에서 조정할 수 있습니다.

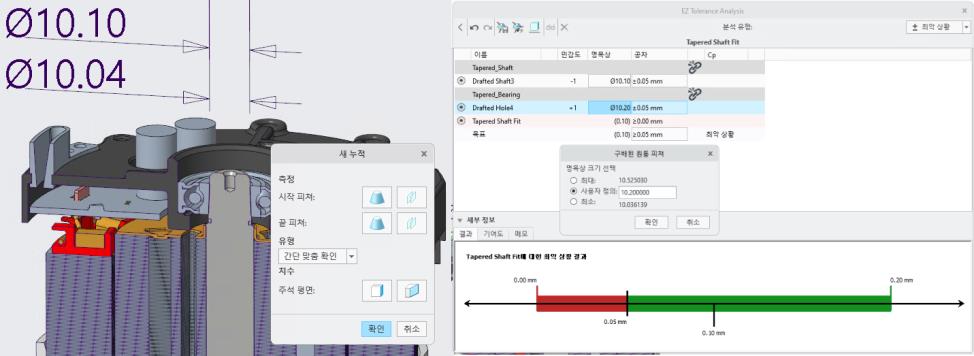

다음 이미지는 누적 생성 중에 추가된 구배된 피쳐를 보여주며 해당 기능이 누적 테이블에 어떻게 나타나는지 보여줍니다.
이점
이 개선된 기능을 통해 1D 누적 공차를 정의할 때 유연성이 향상되었습니다.
추가 정보
팁: | 없음 |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
