사용자 인터페이스 위치: 해당 없음

이전에는 두 접합 피쳐 간의 가장 효율적인 치수 경로를 가진 부품 레벨 치수 하나만 EZ Tolerance Analysis 누적 테이블에 포함되어 선형 치수 경로를 표시했습니다. 나머지 중간 치수는 EZ Tolerance Analysis에서 사용되지 않았습니다. 중간 치수를 생성하려면 피쳐 추가(Add feature) 명령을 사용해야 했습니다.

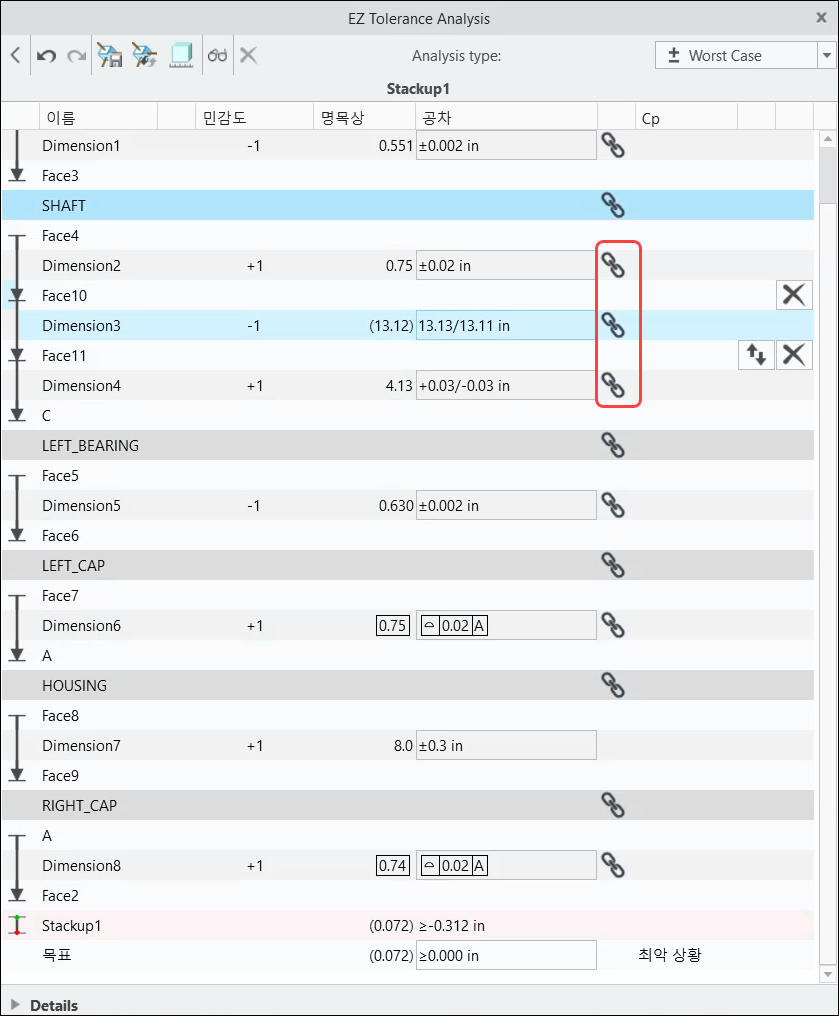

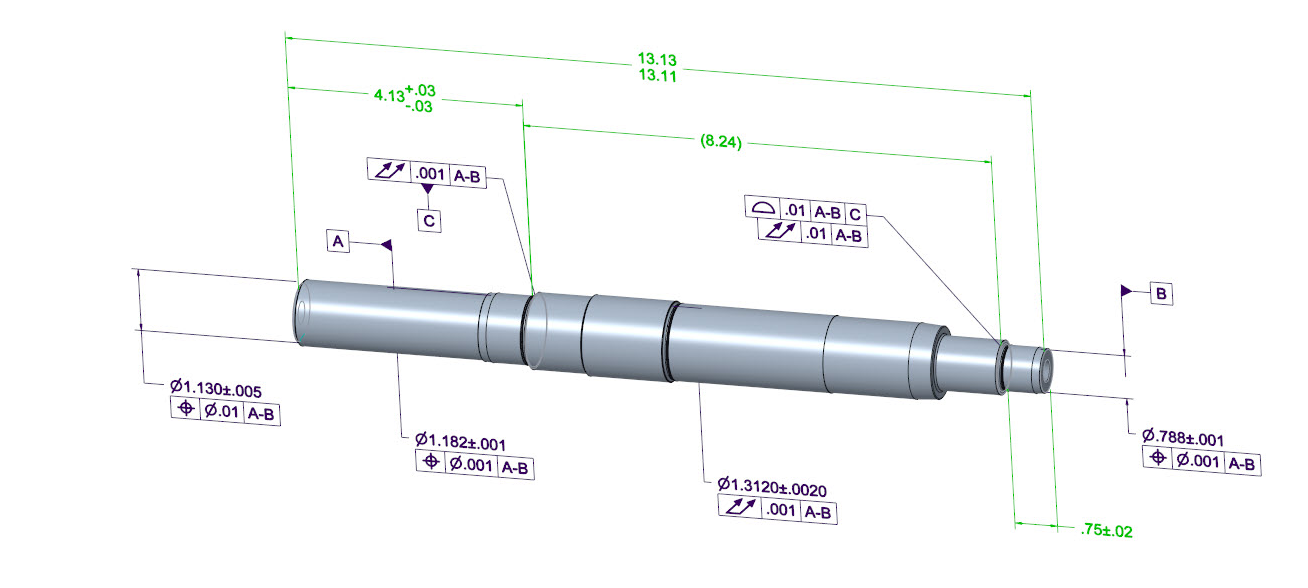

이 새로운 개선된 기능은 의미 참조가 있는 기존 중간 선형 치수 주석을 감지하고 누적 테이블에 자동으로 경로를 구성하여 모델의 치수에 연결합니다.

누적 테이블에서 선형 치수 경로를 나타내는 중간 부품 레벨 치수를 직접 사용할 수 있습니다.
