ECAD 컨텍스트 데이터 탐색기 개선 사항
Creo+
사용자 인터페이스 위치: ECAD 어셈블리에서 >
ECAD 컨텍스트 데이터 탐색기(ECAD Context Data Explorer)를 클릭합니다.
ECAD 컨텍스트 데이터 탐색기(ECAD Context Data Explorer)를 클릭합니다.동영상
설명

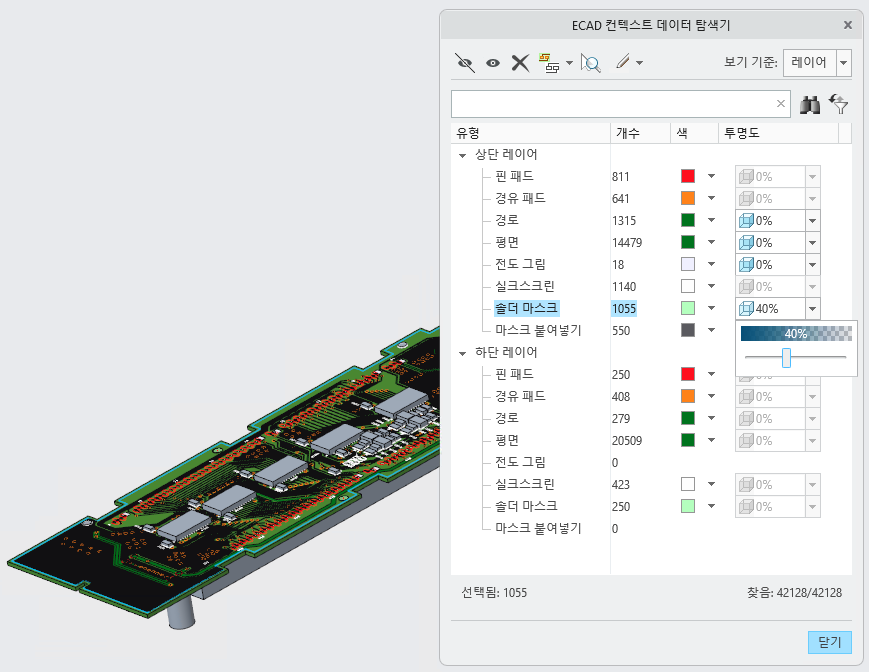

ECAD 컨텍스트 데이터 탐색기에 색상과 투명도를 설정하는 두 개의 새 열이 추가되었습니다.
• 색상은 ECAD 레이어 및 네트 내의 엔티티에 적용할 수 있습니다. 특정 레이어의 엔티티에 둘 이상의 색상을 적용할 수 있음을 보여주는 혼합 상태가 추가되었습니다. 전체 레이어에 대해 하나의 색상을 선택하여 변경할 수 있습니다.
• 서피스 및 퀼트 표현에 대해 투명도를 제어합니다. 투명도 제어를 사용하면 지원된 표현을 사용하는 ECAD 레이어에 대해 불투명도 값(0 ~ 100%)을 선택할 수 있습니다. 이를 통해 레이어가 서로 중첩되거나 보려는 보드 형상을 덮을 때 유용합니다.
이점
• 투명도를 통해 중첩되는 ECAD 레이어의 시각화가 개선되었습니다.
• ECAD 레이어 색상의 가시도가 향상되었습니다.
• 레이어 색상 코딩의 명확성이 향상되었습니다.
추가 정보
팁: | 없음 |
제한 사항: | 투명도는 서피스 및 퀼트 표현에만 사용할 수 있습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
