드로잉 테이블을 블록으로 내보내기 지원
Creo+
사용자 인터페이스 위치: > > 을 클릭합니다.
설명
이제 드로잉을 DXF 또는 DWG로 내보낼 때 드로잉 테이블을 블록으로 정의할 수 있습니다. 내보낸 드로잉은 수동으로 편집을 수행할 필요 없이 에 정의된 대로 정확한 테이블 표시를 유지합니다.
이 개선된 기능을 통해 AutoCAD에서 내보낸 드로잉을 읽어들일 때 테이블의 알려진 문제를 해결합니다. 예를 들면 다음과 같습니다.
• 테이블을 이동하거나 편집할 때 테이블 테두리 선이 나타납니다.
• 테이블 셀 여백이 잘못 표시됩니다.
새 구성 옵션 intf2d_out_acad_tables를 사용하면 내보내기 중에 테이블이 처리되는 방법을 정의할 수 있습니다.
intf2d_out_acad_tables의 설정은 다음과 같습니다.
• as_tables - 테이블을 테이블로 내보냅니다(기본값).
• as_blocks - 테이블을 블록으로 내보냅니다.
• as_tables_and_blocks - 빈 줄이 없는 테이블은 테이블로 내보내고, 빈 줄이 있는 테이블은 블록으로 내보냅니다.

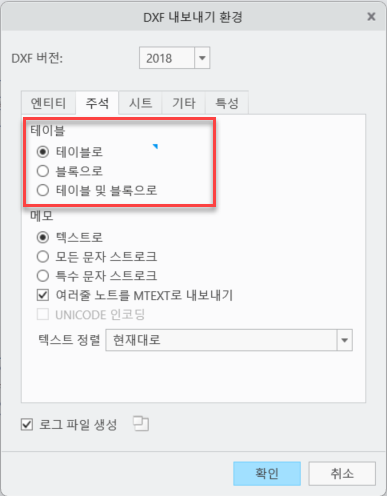

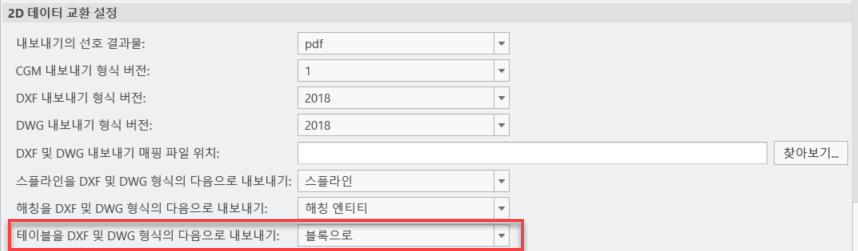

> 설정이나 DXF 및 DWG 내보내기 환경(Export Environment)에서 기본 설정을 지정할 수 있습니다.
이점
• DXF 또는 DWG로 내보낼 때 에서 생성된 드로잉 테이블의 표시를 유지합니다.
• 에서 드로잉을 가져온 후 AutoCAD에서 테이블을 수동으로 편집할 필요가 없습니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 예. 이 개선된 기능의 일부로 레거시 구성 옵션 intf2d_out_acad_brk_tbl_w_bl_ln이 제거되고 새 구성 옵션으로 대체되었습니다. |
이 기능과 연관된 구성 옵션: | Intf2d_out_acad_tables–as tables*, as blocks, as tables and blocks. |
