Creo Elements/Direct에서 Creo Parametric으로 밀도 전송
Creo+
사용자 인터페이스 위치: > 또는 > .
설명

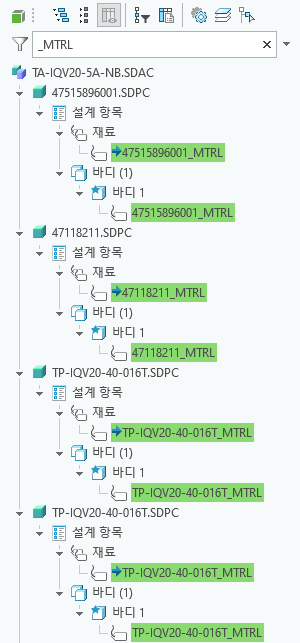

Creo+에서는 Creo Elements/Direct에서 Creo+로의 밀도 정보 전송이 최적화되었습니다. 열기(Open) 및 가져오기(Import) 워크플로는 가져온 각 부품에 대한 전용 재료를 자동으로 생성합니다. 재료 밀도는 해당 원본 부품의 Base Density로 설정됩니다. 재료 이름은 각 부품 이름에 접미사 _MTRL을 추가하여 원본 부품 이름에서 파생됩니다. 또한 PTC_MASTER_MATERIAL 부품 매개 변수가 생성된 재료로 자동 설정됩니다. 이 개선된 기능을 통해 가져온 모델의 원래 밀도 정보가 자동으로 활용됩니다.
이점
이전에는 밀도 정보가 대상 모델 밀도에 대한 관계식을 통해 연결되어야 하는 매개 변수로만 전송되었습니다. 이는 번거로운 프로세스였으며 모델을 열 때 재생성이 필요했습니다.
이제 Creo Elements/Direct와 Creo+ 간의 상호 운용성이 향상되어 Creo Elements/Direct 데이터를 에서 쉽게 활용할 수 있습니다. 더 이상 가져오기 템플릿에서 관계식을 사용하여 밀도를 지정할 필요가 없습니다.
추가 정보
팁: | 이전 매개 변수 CED_DENSITY 이외에도 이제 CED_COMPONENT_INSTANCE_DENSITY라는 새 컴포넌트 매개 변수가 있습니다. 이 매개 변수는 인스턴스 레벨 밀도 값으로 설정됩니다. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
